Jak wyglądał proces montażu kominka i komina? Podzieliliśmy go na 5 etapów:

1. etap: Izolacja ściany wewnętrznej płytami Skamol
2. etap: Przygotowanie otworów przez ścianę na dolot powietrza i na wyjście spalin
3. etap: Montaż przejścia przez ścianę palną Poujoulat COQISOL
4. etap: Montaż zewnętrznego komina Poujoulat Dualinox
5. etap: Montaż kominka wolnostojącego Ragusa

W tej realizacji postawiliśmy na zestaw: stalowy piec wolnostojący Nordflam Ragusa o mocy 9,5 kW oraz systemowy komin izolowany Poujoulat Dualinox. Wszystkie elementy systemu, zostały bezpiecznie dostarczone na miejsce montażu. Wybrana przez klienta koza dojechała na palecie, komin w dużych paczkach.

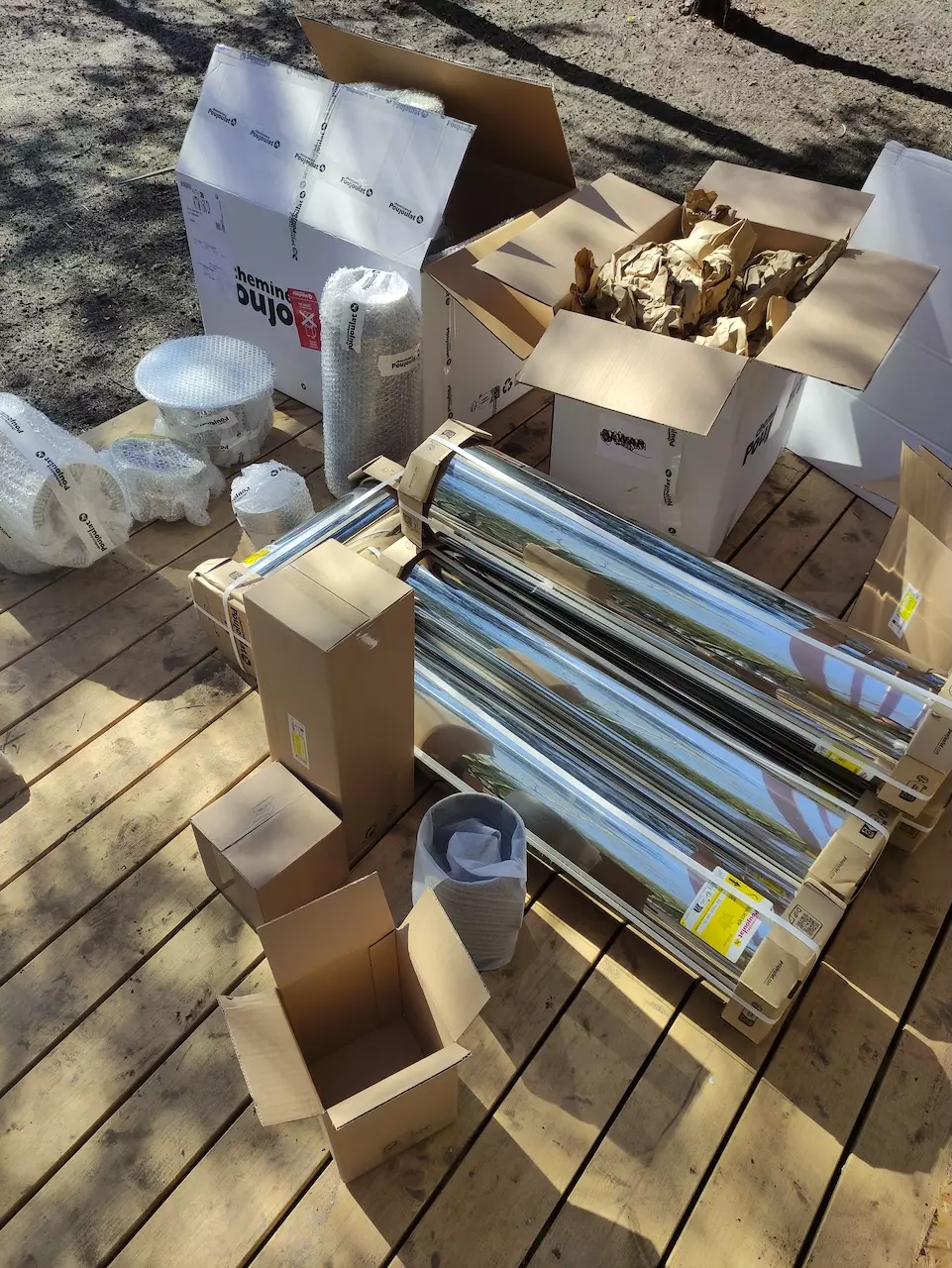

Kominek i elementy komina. Za chwilę rozpoczynamy montaż.

Wyzwanie: Bezpieczna instalacja w domu drewnianym

Drewno jako materiał palny wymaga zastosowania odpowiednich odległości oraz materiałów izolacyjnych o wysokiej odporności termicznej. Kluczowym elementem było zabezpieczenie ściany, przy której stanął piec, oraz bezpieczne wyprowadzenie spalin na zewnątrz budynku.

Etap 1: Izolacja ściany płytami Skamol

Pierwszym krokiem naszych montażystów było przygotowanie ekranu termicznego. Wykorzystaliśmy płyty krzemianowo-wapniowe Skamol o grubości 3 cm.

• Dlaczego Skamol? To materiał niepalny (klasa A1), który nie tylko chroni drewnianą konstrukcję przed przegrzaniem, ale jest również stabilny wymiarowo i łatwy w obróbce.
• Płyty zostały zamontowane bezpośrednio na drewnianej ścianie, tworząc bezpieczną barierę dla promieniowania cieplnego emitowanego przez tył pieca Ragusa.
• Płyty pomalowane zostały na kolor ściany.

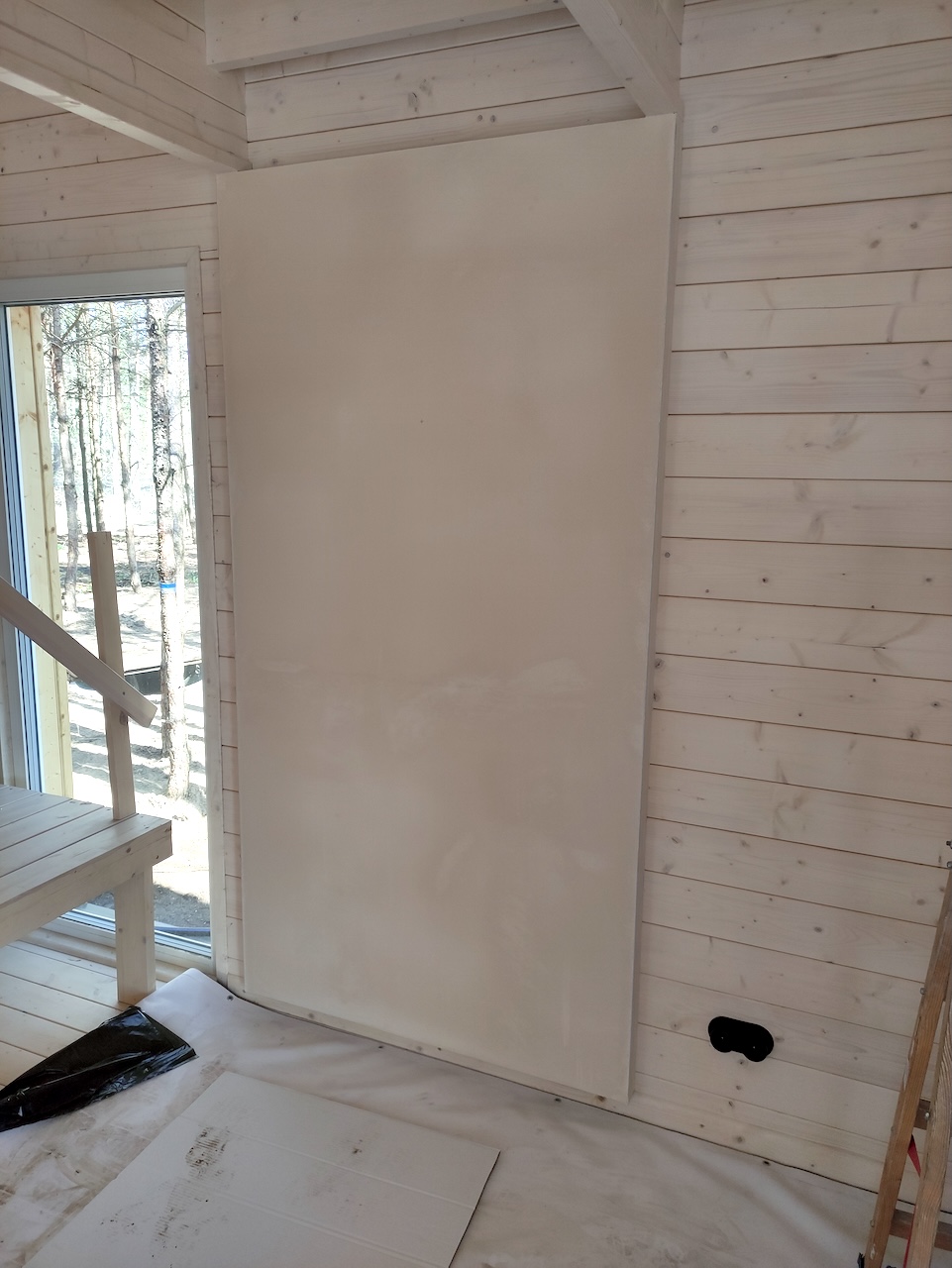

Izolacja ściany za kominkiem. Płyty Skamol pomalowane na kolor ściany.

Etap 2: Przygotowanie otworów przez ścianę na dolot powietrza i na wyjście spalin

Nowoczesne budownictwo charakteryzuje się wysoką szczelnością. Aby zapewnić optymalne spalanie i uniknąć podbierania tlenu z pomieszczenia, wykonaliśmy bezpośredni dolot powietrza do komory spalania.

• Otwór został wycięty w dolnej części ściany izolowanej płytą Skamol.
• Zastosowanie dolotu powietrza z zewnątrz poprawia sprawność pieca i zapobiega powstawaniu podciśnienia w domu, co jest kluczowe dla prawidłowej pracy wentylacji mechanicznej lub rekuperacji.

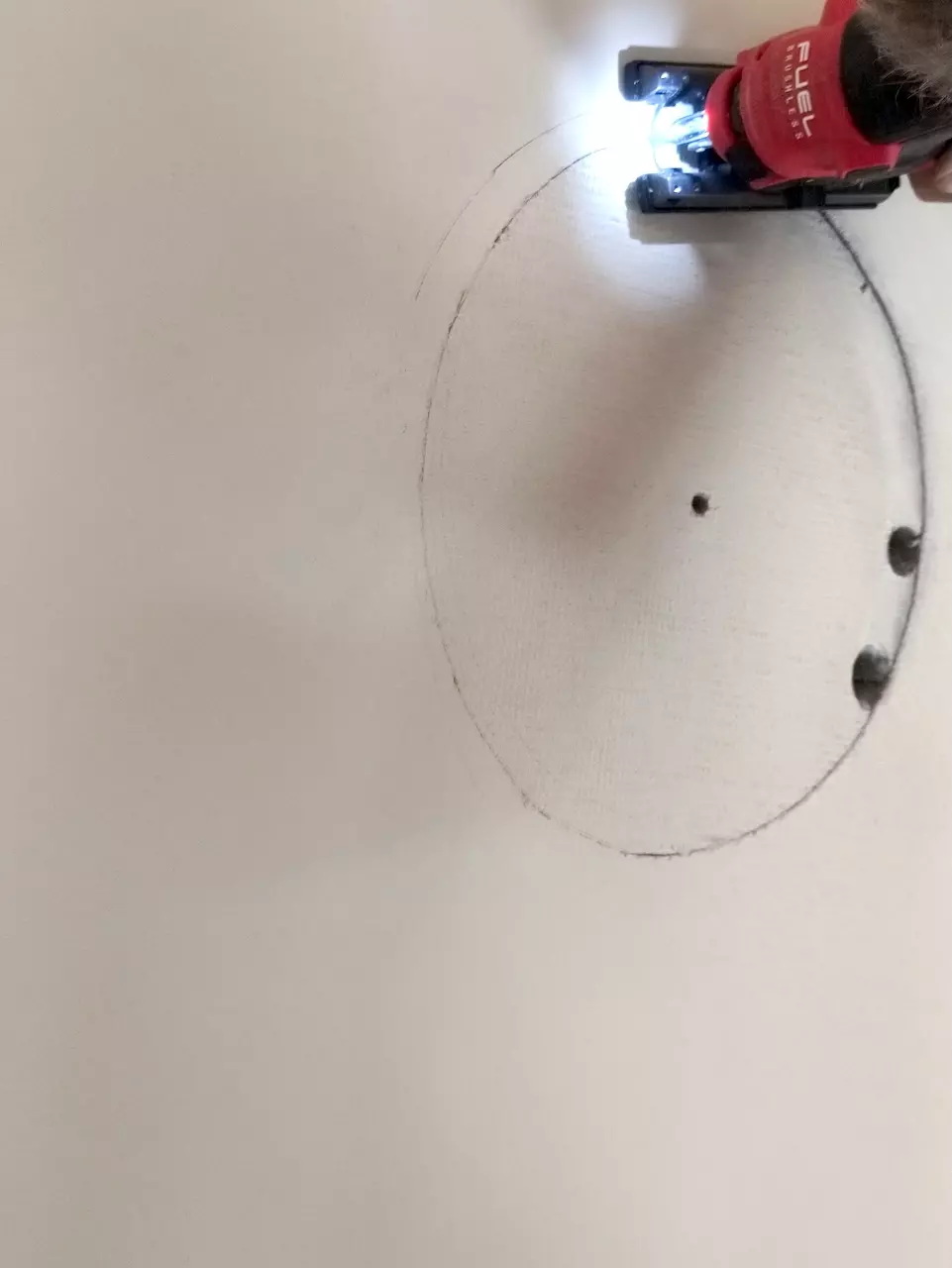

W górnej części ściany, wycięty został otwór na wyjście spalin. Otwór ma odpowiednio dużą średnicę aby zmieścić bezpieczne, izolowane przejście przez ścianę drewnianą marki Poujoulat.

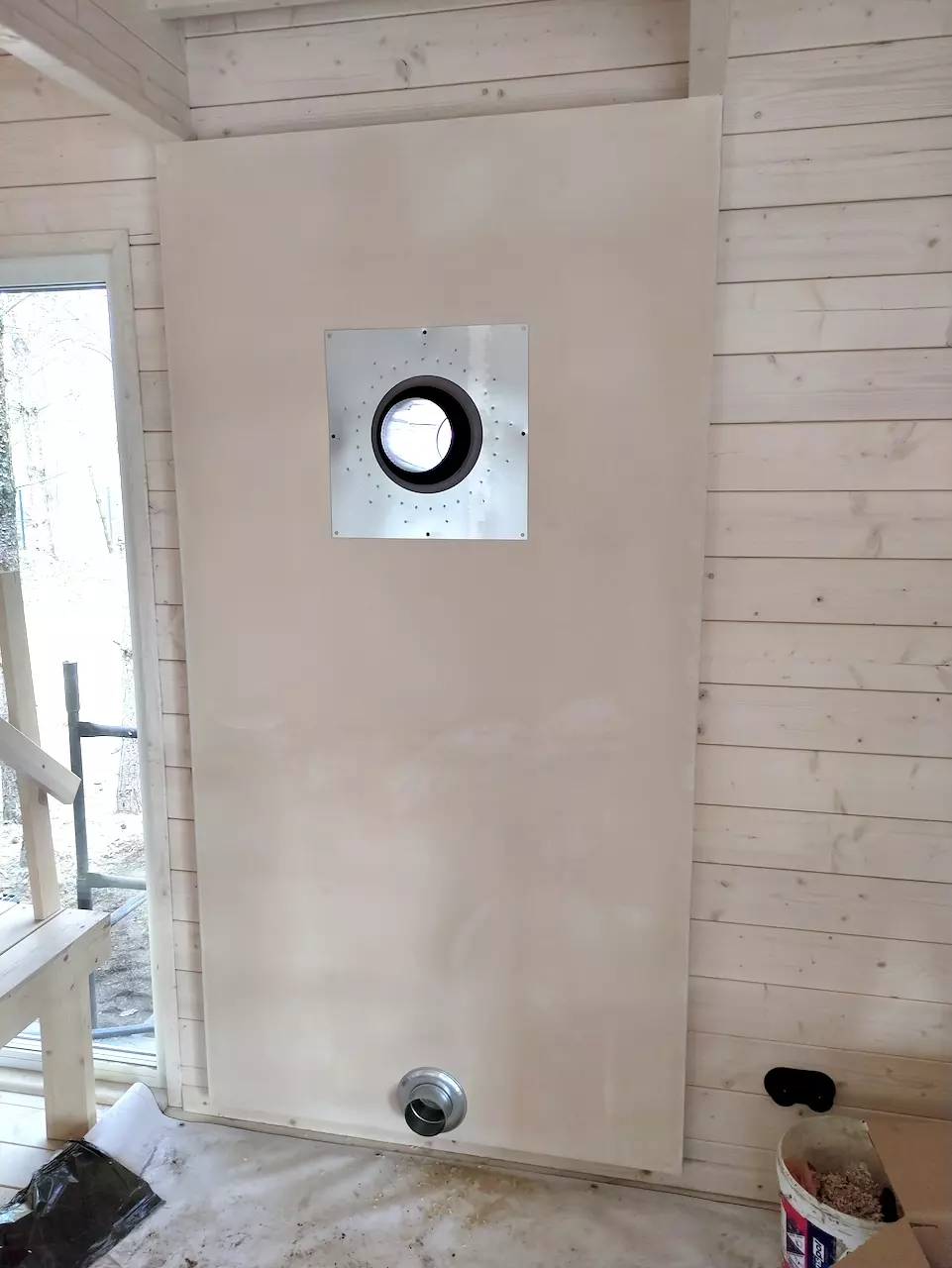

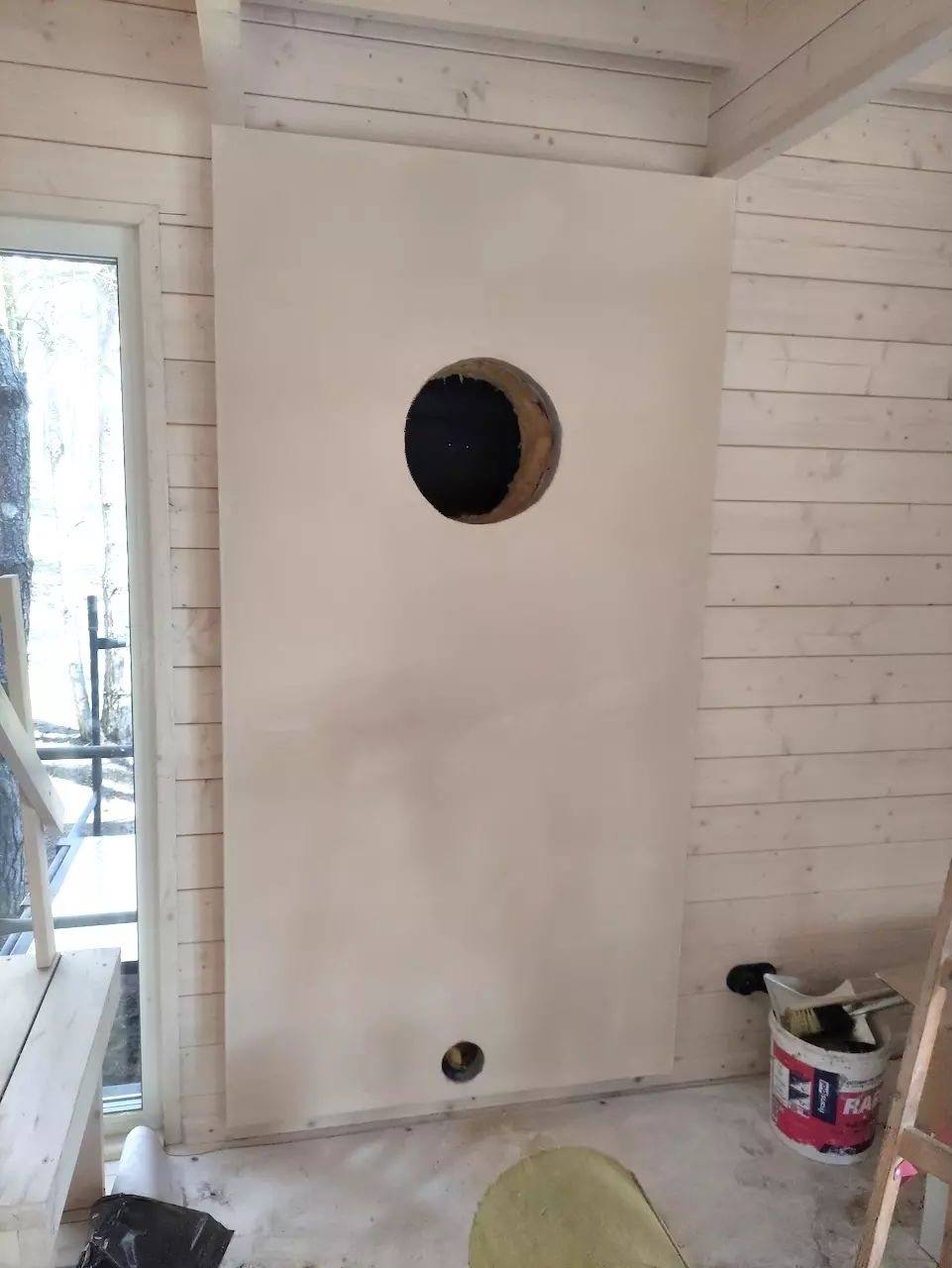

Przygotowanie otworów na dolot powietrza i wylot spalin z kominka.

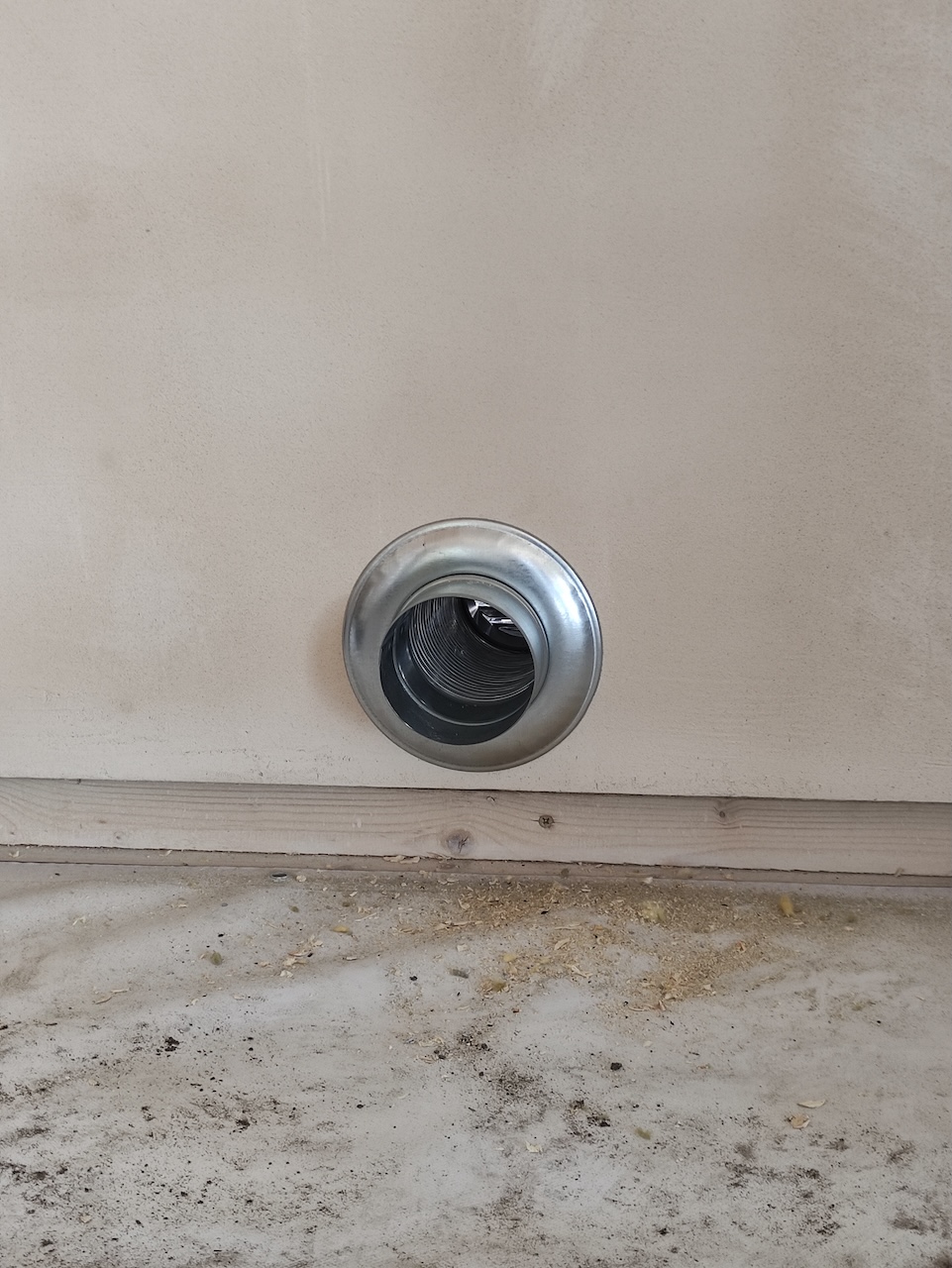

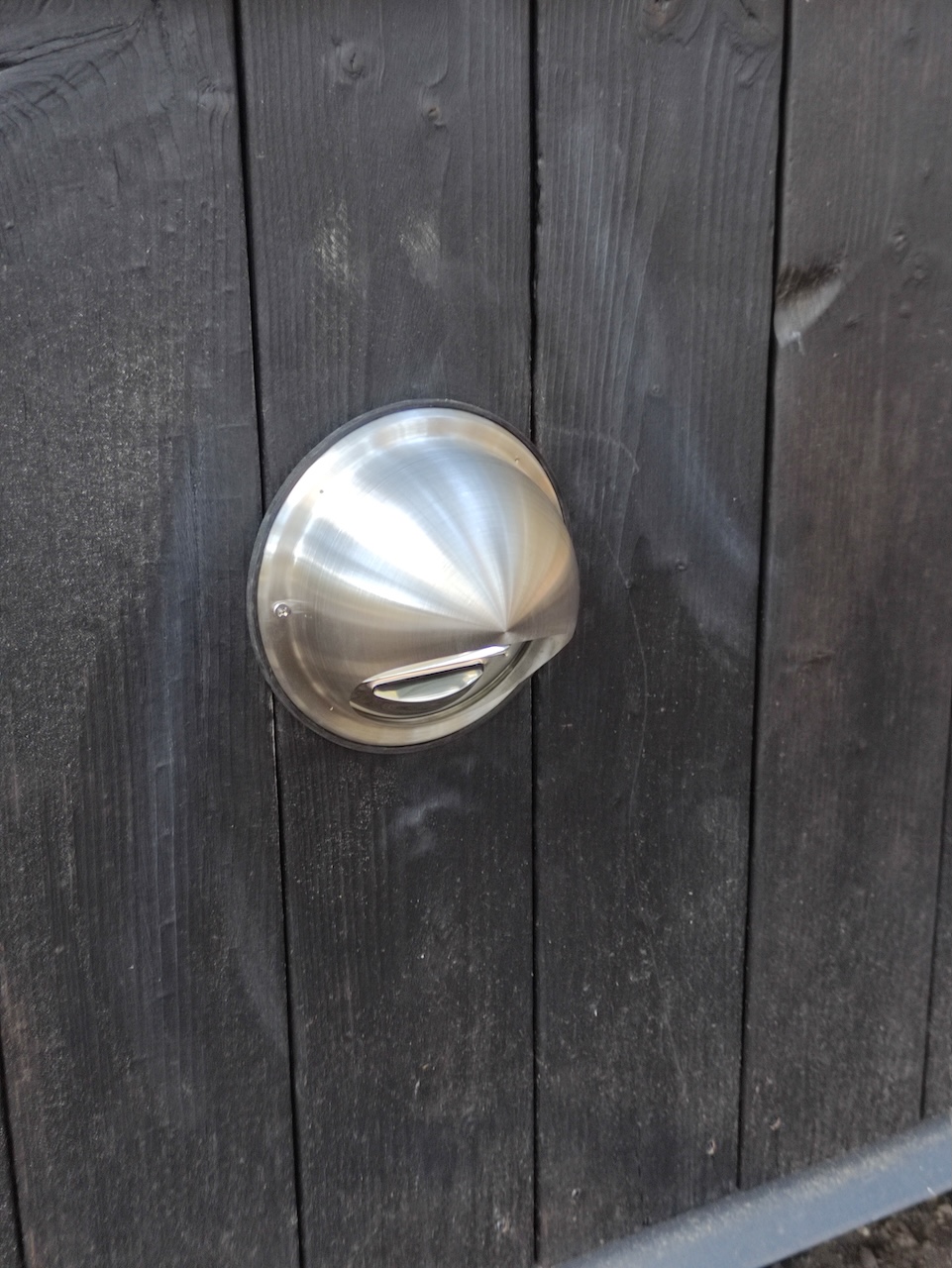

Dolot powietrza do kominka: wewnątrz domu i na zewnątrz (czerpnia powietrza).

Etap 3: Montaż izolowanych przejść przez ścianę: Poujoulat COQISOL

Najbardziej newralgicznym punktem montażu w domu drewnianym jest przejście komina przez ścianę. Wykorzystaliśmy tutaj dedykowane rozwiązanie marki Poujoulat – lidera w dziedzinie systemów kominowych.

Do odprowadzenia spalin posłużył system Dualinox – dwuścienny komin izolowany ze stali nierdzewnej.

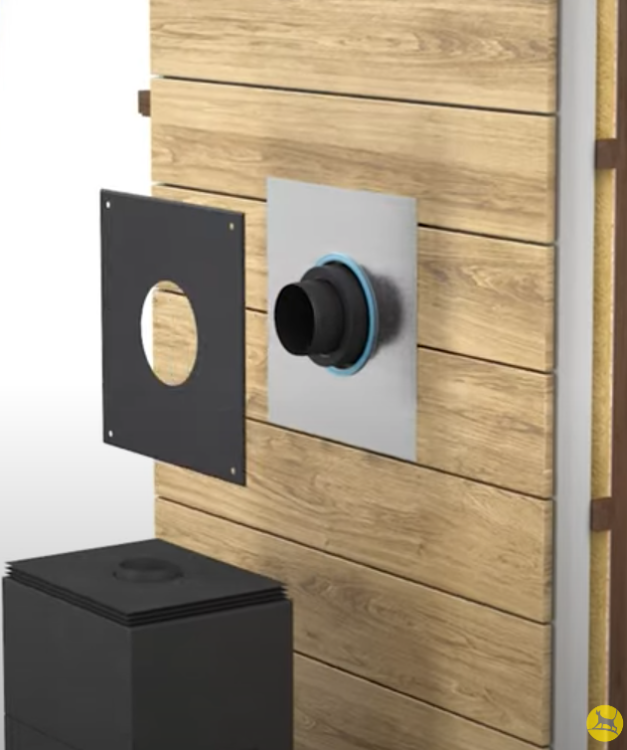

1. Przejście przez ścianę: Zastosowaliśmy atestowane przejście ścienne Poujoulat, które gwarantuje zachowanie bezpiecznych odstępów od elementów palnych.
2. Szczelność: Zarówno od strony wewnętrznej jak i zewnętrznej zamontowano płyty przeciwpożarowe, które idealnie przylegają do płyty izolacyjnej oraz elewacji budynku. Finalnie z każdej strony zostanie zamontowana estetyczna rozeta maskująca pomalowana na kolor czarny.

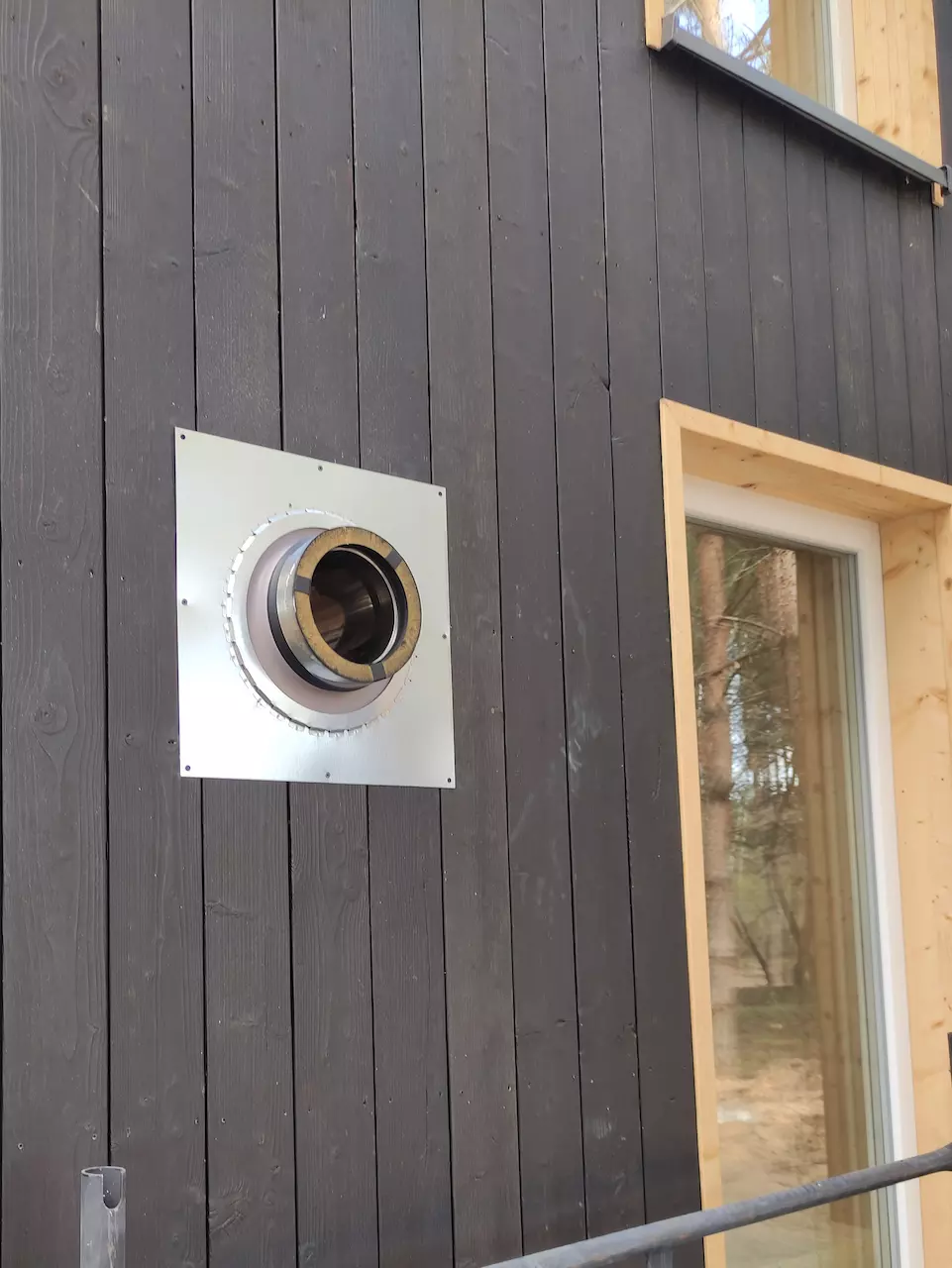

Gotowe przejścia przez ścianę COQISOL Poujoulat.

KTM składa się z płyt przeciwpożarowych z uszczelkami silikonowymi oraz rękawa izolacyjnego COQISOL. System dostępny jest w wielu średnicach od 80 mm do 200 mm i spełnia cztery podstawowe funkcje:

1. uzyskanie szczelności szachtu kominowego (płyta przeciwpożarowa PDSE) lub przejścia przez ścianę,
2. zapewnienie bezpiecznej odległości od materiałów palnych (75 mm),
3. uszczelnienie ewentualnych mostków termicznych,
4. zagwarantowanie ciągłości izolacji poddasza lub ściany.

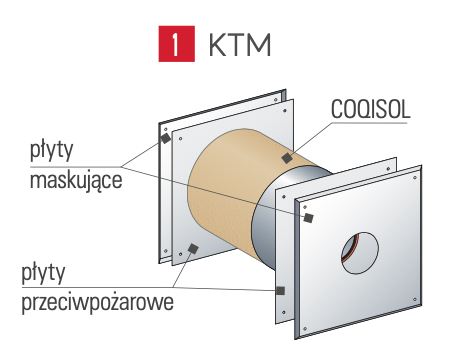

Schemat elementu: Przejście przez ścianę drewnianą KTM z izolacją COQISOL Poujoulat.

Etap 4: Montaż zewnętrznego komina Poujoulat Dualinox

Po wyprowadzeniu przejścia ściennego, nasi instalatorzy przystąpili do montażu pionowej części komina na zewnątrz budynku. W domach drewnianych wybór systemu Dualinox jest podyktowany jego doskonałą izolacją termiczną.

• Konstrukcja dwuścienna: Między wewnętrzną rurą spalinową (odporną na kwas i wysoką temperaturę) a zewnętrznym płaszczem ze stali nierdzewnej znajduje się 25 mm gęstej izolacji z wełny mineralnej, wtłaczanej ciśnieniowo. Dzięki temu zewnętrzna powłoka komina pozostaje bezpieczna dla drewnianej elewacji (elementów palnych).
• Podpora ścienna i stabilizacja: Cały ciężar pionu kominowego spoczywa na solidnej podporze ściennej. Każdy kolejny element komina jest łączony za pomocą systemowych obejm spinających, co gwarantuje pełną szczelność i sztywność konstrukcji nawet przy silnych podmuchach wiatru.
• Zakończenie komina: Na szczycie komina zamontowano daszek (specjalny) zakańczający, który chroni przed opadami atmosferycznymi, podmuchami wiatru i wspomaga wyrzut spalin.
• Estetyka wykonania: Wysoki połysk stali nierdzewnej świetnie kontrastuje z naturalnym drewnem, nadając budynkowi nowoczesny, technologiczny sznyt przy zachowaniu pełnej funkcjonalności. Opcjonalnie zamówić można malowanie komina na dowolny kolor z palety RAL. Malowanie odbywa się na etapie produkcji komina, w fabryce.

Wskazówka montażowa: Przy montażu zewnętrznym niezwykle ważne jest zachowanie pionu oraz odpowiednie rozmieszczenie uchwytów ściennych, aby komin mógł swobodnie pracować pod wpływem zmian temperatury (rozszerzalność cieplna stali). System Poujoulat jest na to przygotowany dzięki precyzyjnym połączeniom kielichowym.

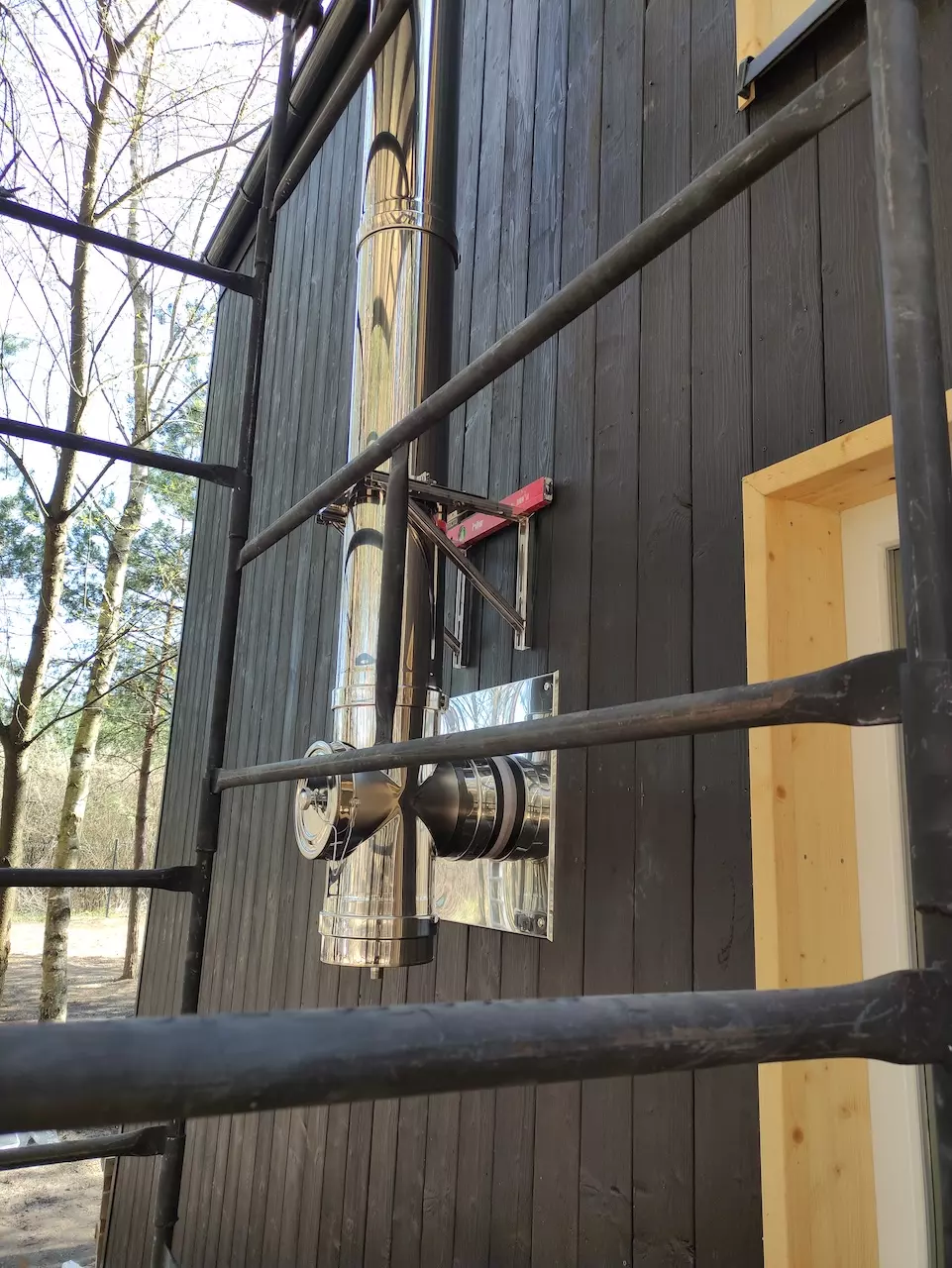

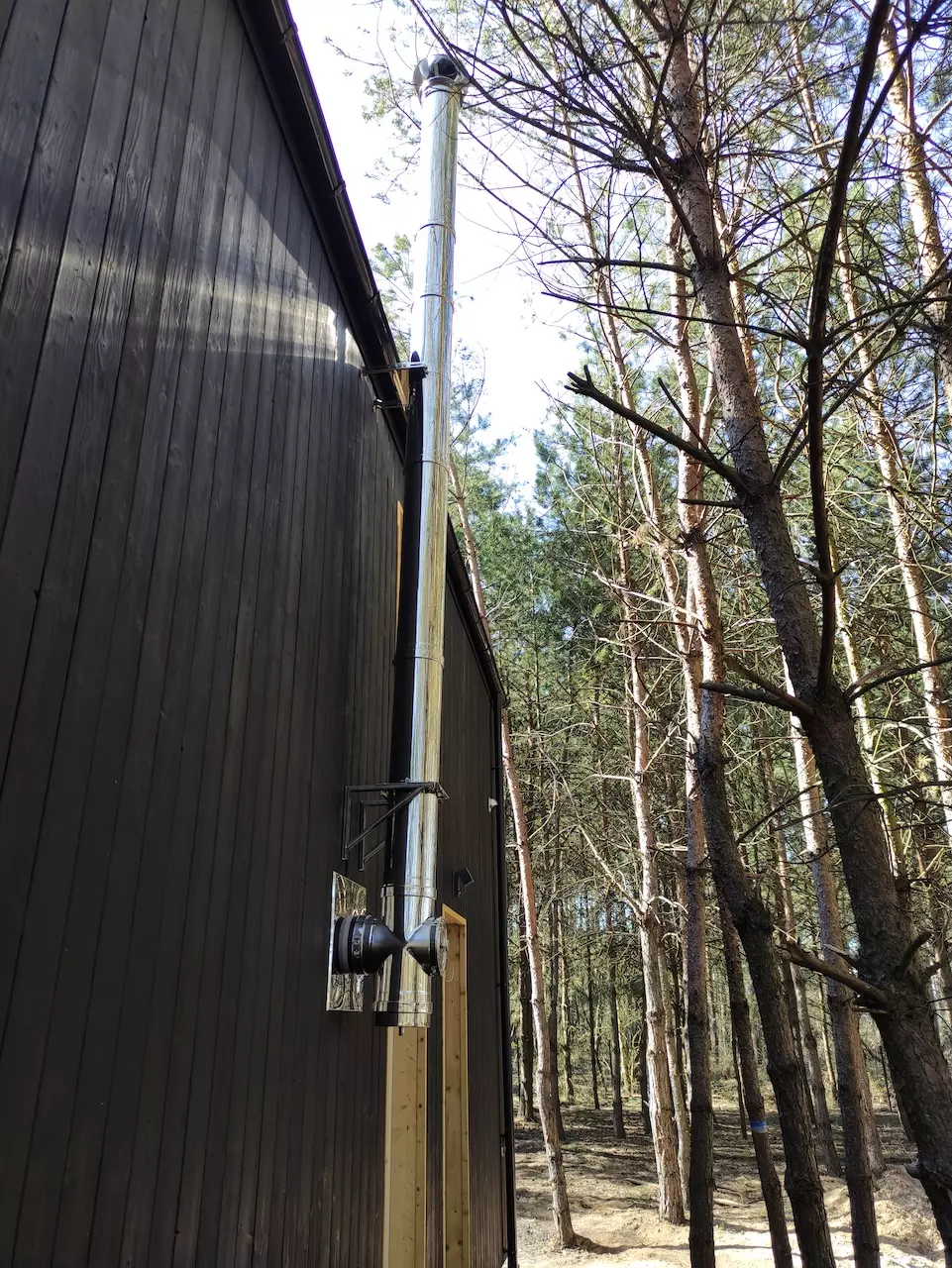

Montaż komina izolowanego Poujoulat Dualinox.

Ważna uwaga eksperta! Na zdjęciach widoczne są drzewa, które znajdują się zbyt blisko komina. Zgodnie z przepisami, odległość komina od materiałów palnych (w tym drzew) powinna wynosić co najmniej 6 metrów. Dokładnie regulują to przepisy zawarte w rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie art. 266. Inwestor został przez nas poinformowany o tym fakcie.

Etap 5: Montaż kominka wolnostojącego Ragusa

Wybrany przez inwestora piec Nordflam Ragusa to urządzenie o solidnej stalowej konstrukcji i wysokiej mocy nominalnej 9,5 kW, co pozwala na skuteczne ogrzanie sporej otwartej przestrzeni.

• Wizja ognia: Duże, trójstronne przeszklenie pozwala cieszyć się widokiem płomieni.
• Technologia: Piec posiada system dopalania spalin, co ogranicza emisję szkodliwych substancji i zwiększa wydajność drewna.
• Ustawienie: Ze względu na drewnianą podłogę, kominek ustawiony został na podstawie stalowej, dedykowanej do pieców wolnostojących.
• Podłączenie: Urządzenie zostało połączone z kominem za pomocą czarnych stalowych rur spalinowych, wykonanych z 2 mm blachy oddającej ciepło do otoczenia. Kielichowe łączenie gwarantuje trwałość i szczelność połączenia na lata.

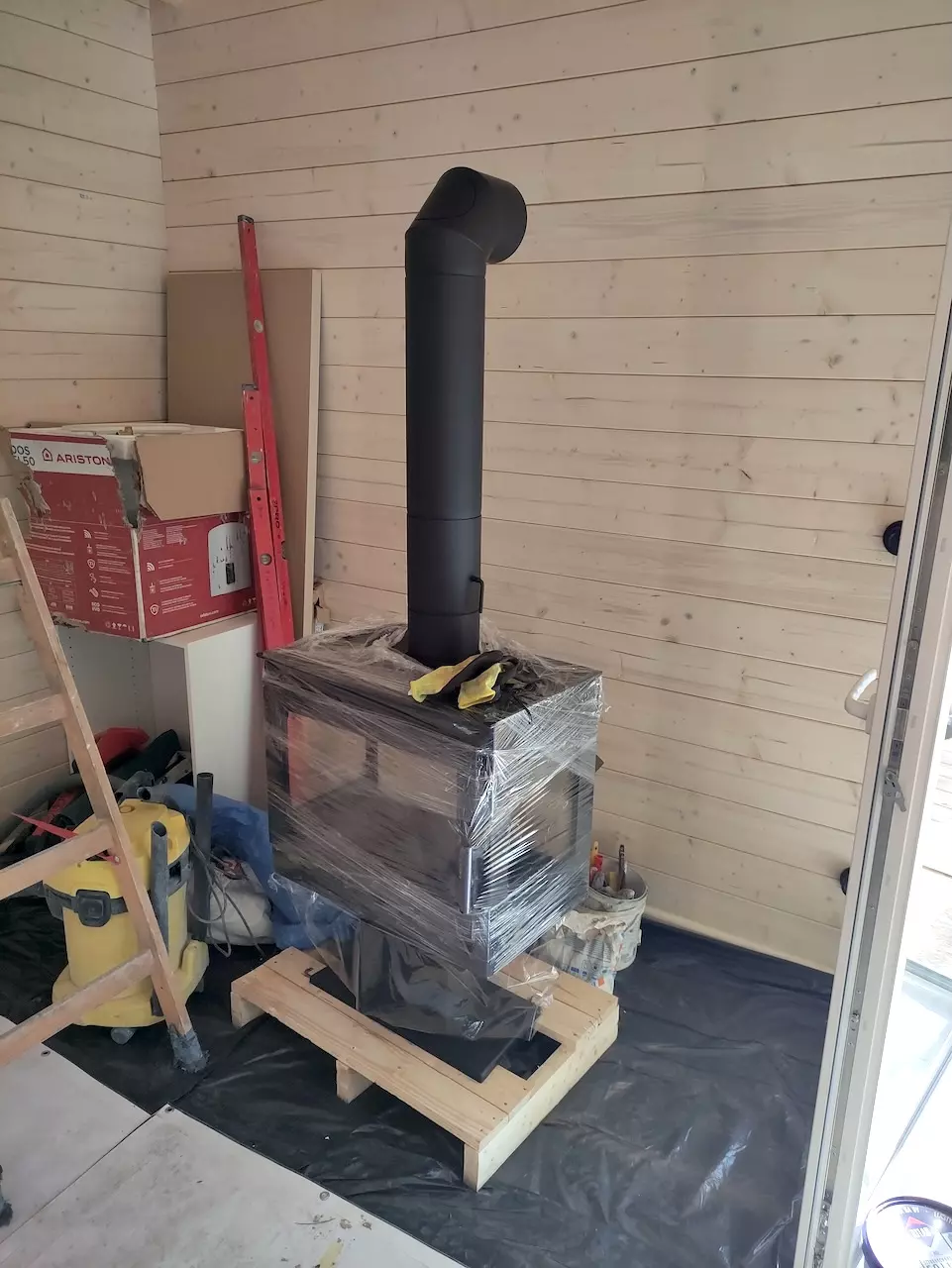

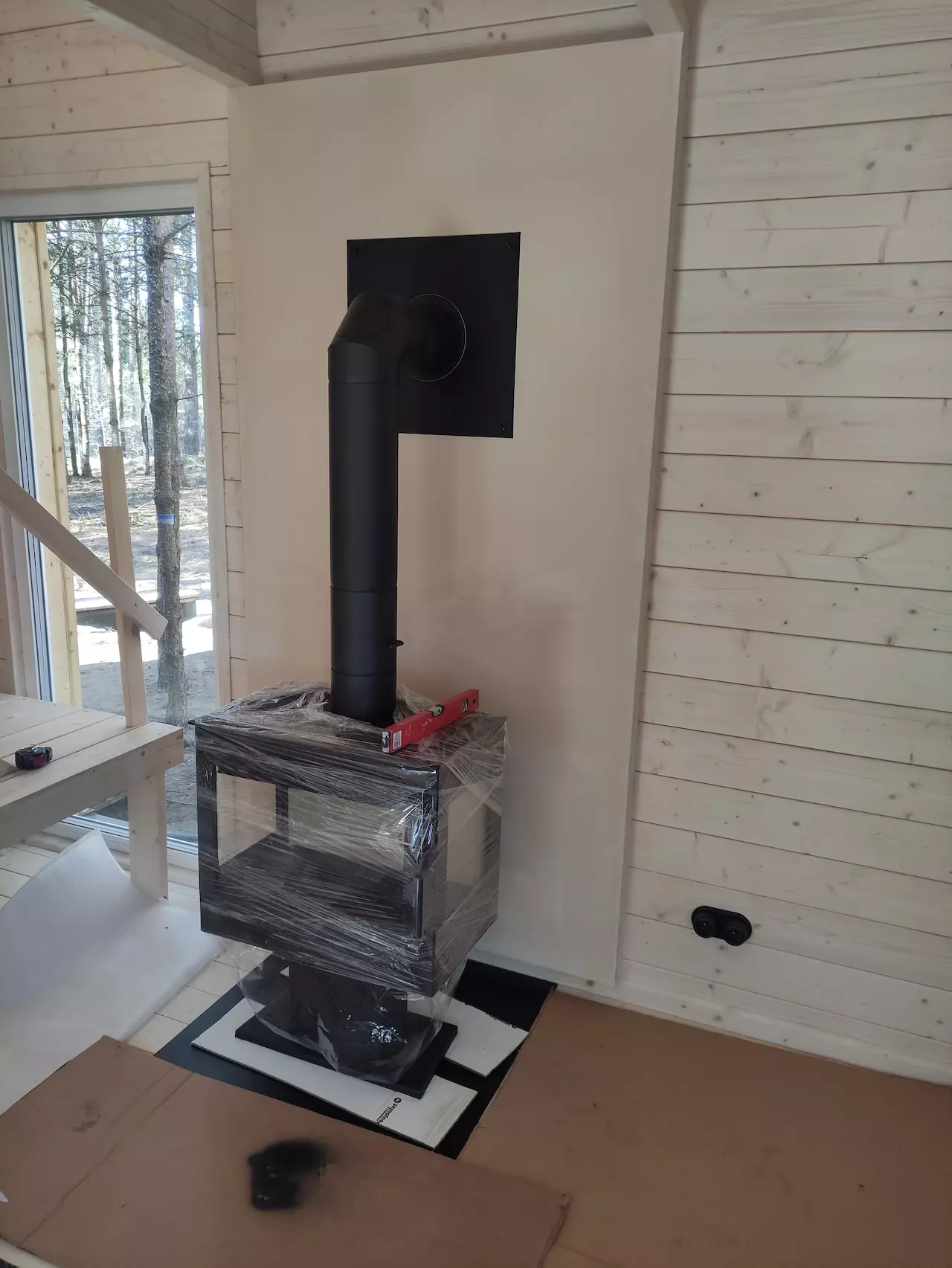

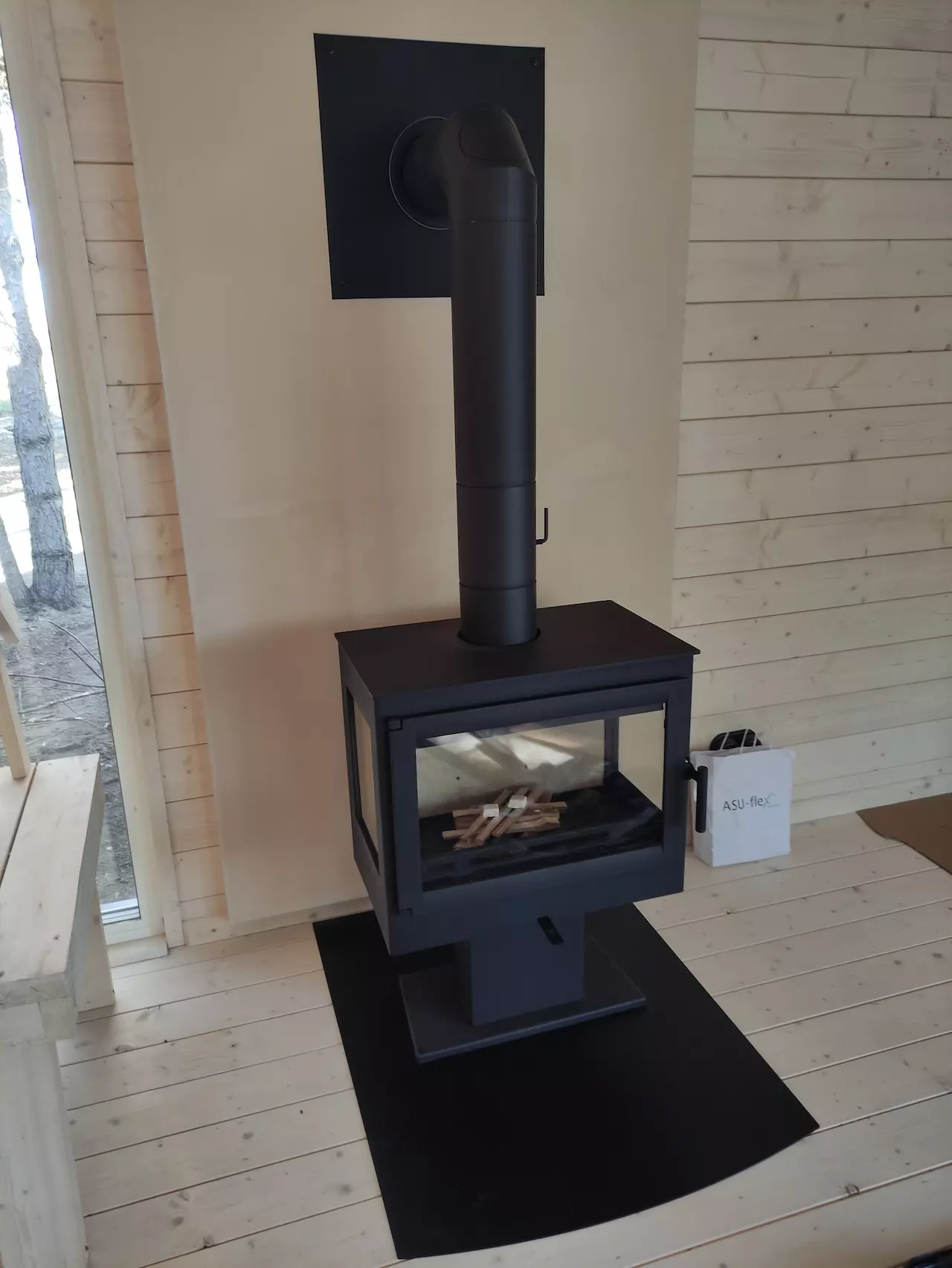

Piec wolnostojący Nordflam Ragusa, podłączenie.

Porady eksperta Extrakominki.pl: Na co zwrócić uwagę?

• Dobry projekt komina: Komin zewnętrzny zaprojektuje dla Ciebie nasz specjalista. Przygotuj potrzebne materiały jak: przekrój budynku (z wysokościami) oraz informacje z czego wykonane są ściany budynku i dach.
• Dobór mocy kominka: 9,5 kW to moc, która ogrzeje nawet 90 metrów kwadratowych budynku. Upewnij się, że moc kominka odpowiada kubaturze ogrzewanych pomieszczeń aby uniknąć niedogrzania lub przegrzewania wnętrza.
• Regularne przeglądy: W domach drewnianych szczególnie ważne jest, aby dokonywać przeglądów kominiarskich oraz sprawdzać stan izolacji przy urządzeniu grzewczym.
• Jakość drewna: Używaj tylko sezonowanego drewna liściastego (wilgotność poniżej 20%). Zbyt wilgotne paliwo obniża temperaturę w palenisku. Powoduje to osadzanie się sadzy i wpływa niekorzystnie na sprawność urządzenia.

Podsumowanie realizacji

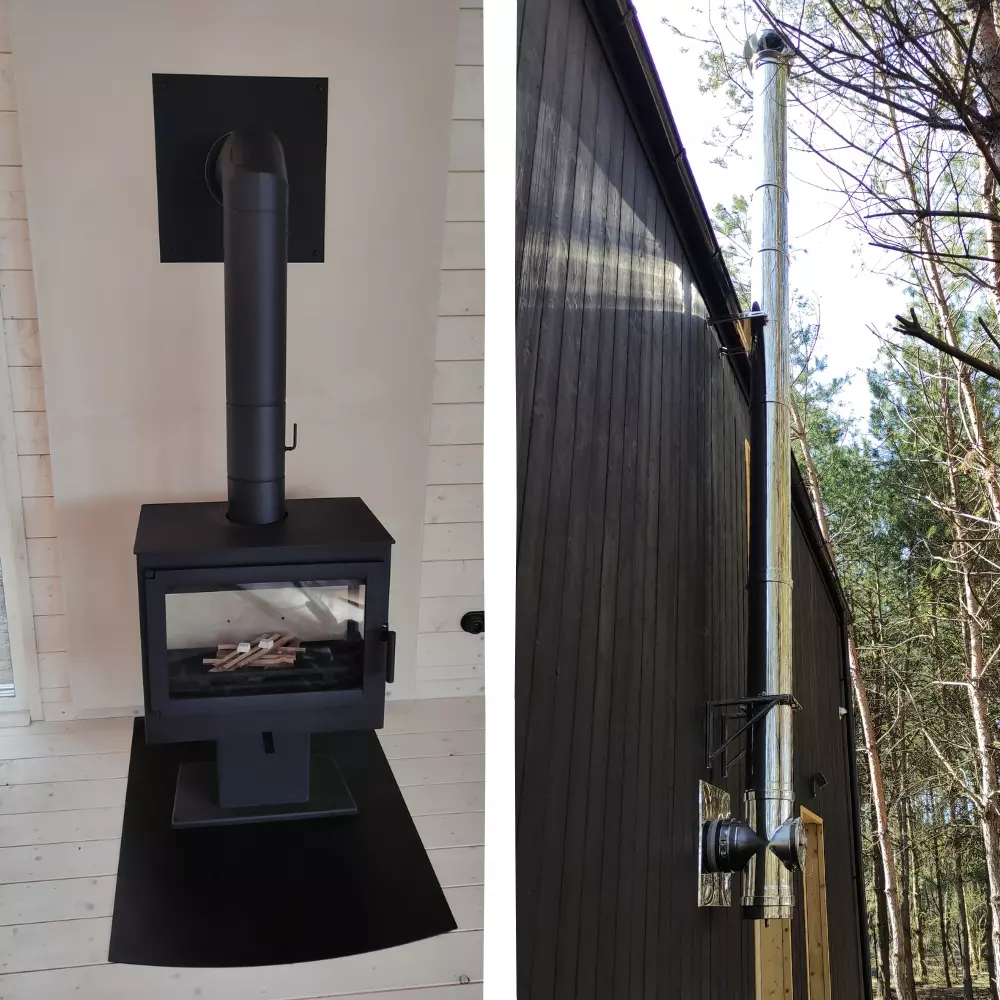

Montaż pieca Nordflam Ragusa z systemem Poujoulat Dualinox w domu o konstrukcji drewnianej to proces wymagający precyzji i wiedzy technicznej. Dzięki zastosowaniu izolacji z płyt Skamol oraz systemowych rozwiązań do przejść ściennych, stworzyliśmy system nie tylko wydajny, ale przede wszystkim bezpieczny.
