Zielone kafle, duża szyba i klasyczna, zduńska bryła w nowoczesnym wydaniu – tak w skrócie można opisać piec kaflowy Kaledonia KPI od czeskiego producenta ABX. W tym artykule pokazujemy pełną realizację: od rozładunku palety, przez montaż wkładu kominowego w kominie murowanym, aż po gotowy, ciepły piec stojący w salonie. Montaż wykonała ekipa Extrakominki w okolicach Płocka, a całość, od ustawienia korpusu po wykończenie ostatniego kafla, zajęła jeden dzień roboczy.

Jeśli zastanawiasz się, jak wygląda instalacja pieca kaflowego w praktyce, ile trwa i jakich elementów potrzeba do prawidłowego podłączenia do komina murowanego, znajdziesz tu odpowiedzi poparte zdjęciami z realizacji.

Piec kaflowy Kaledonia KPI – co warto o nim wiedzieć

Piec kaflowy Kaledonia KPI to połączenie stalowego paleniska z tradycyjną, ręcznie wykonaną obudową z kafli. Model dostępny jest w trzech kolorach: zielonym, brązowym i perłowym. W opisywanej realizacji klient zdecydował się na wariant zielony, który świetnie komponuje się zarówno z klasycznymi, jak i nieco bardziej stonowanymi, nowoczesnymi wnętrzami.

Najważniejsze parametry pieca Kaledonia KPI:

• moc nominalna: 7 kW (zakres pracy 3,5–9 kW),
• sprawność energetyczna: 81,2%, klasa energetyczna A+,
• zgodność z normami Ekoprojekt (EcoDesign) oraz BImSchV2,
• możliwość podłączenia dolotu powietrza z zewnątrz budynku (w tej realizacji zamówiony w opcji z dolotem),
• średnica wylotu spalin: 150 mm, średnica dolotu powietrza: 100 mm,
• waga urządzenia: ok. 225 kg,
• ogrzewana powierzchnia: 70–180 m³,
• gwarancja producenta: 2 lata.

Piec dobrze sprawdzi się jako główne lub dodatkowe źródło ciepła w salonie średniej wielkości, a duża szyba z prostym przeszkleniem zapewnia szeroki widok na płomień, mimo klasycznej, kaflowej stylistyki obudowy.



Dlaczego duży piec kaflowy przyjeżdża w częściach?

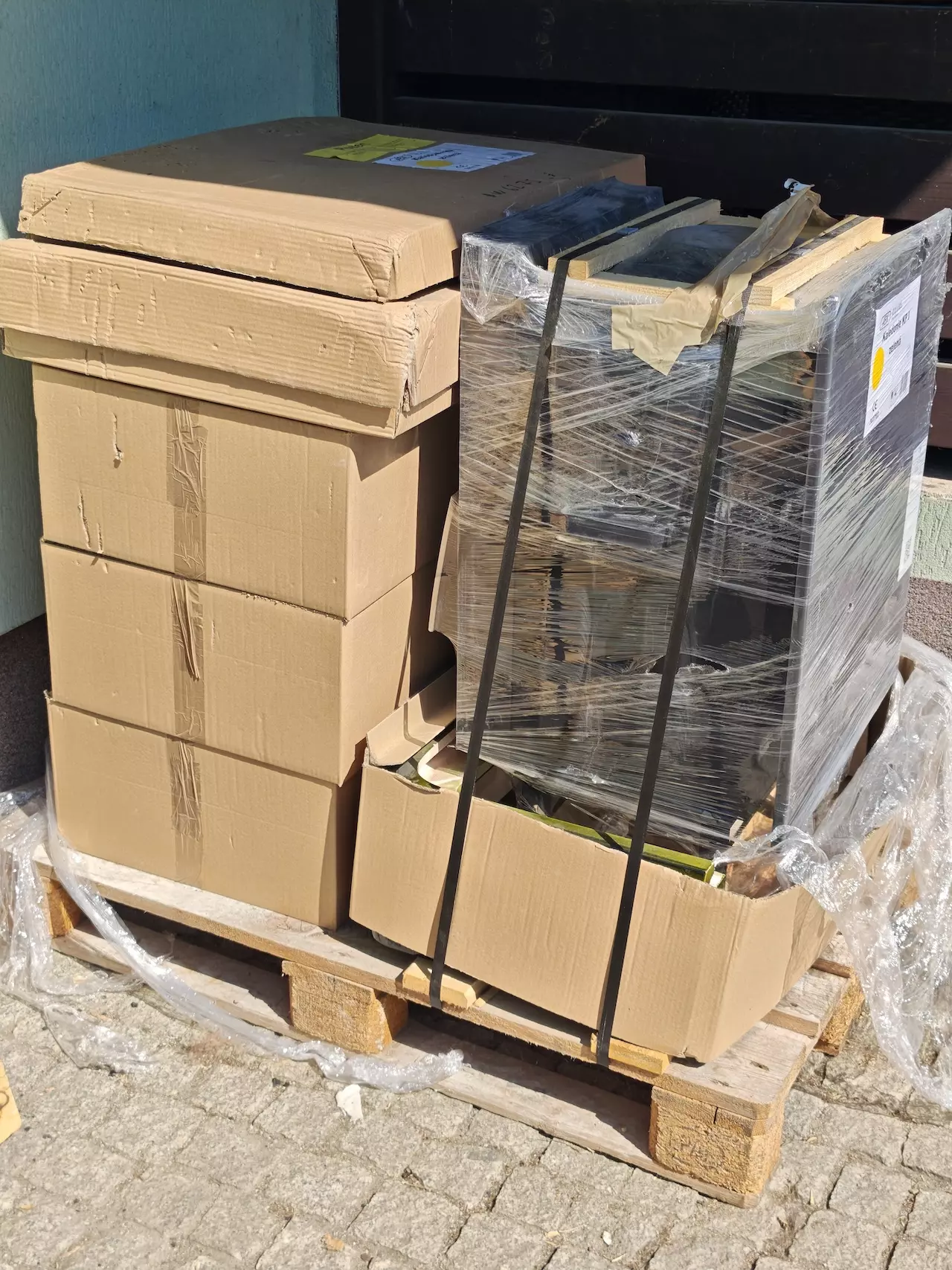

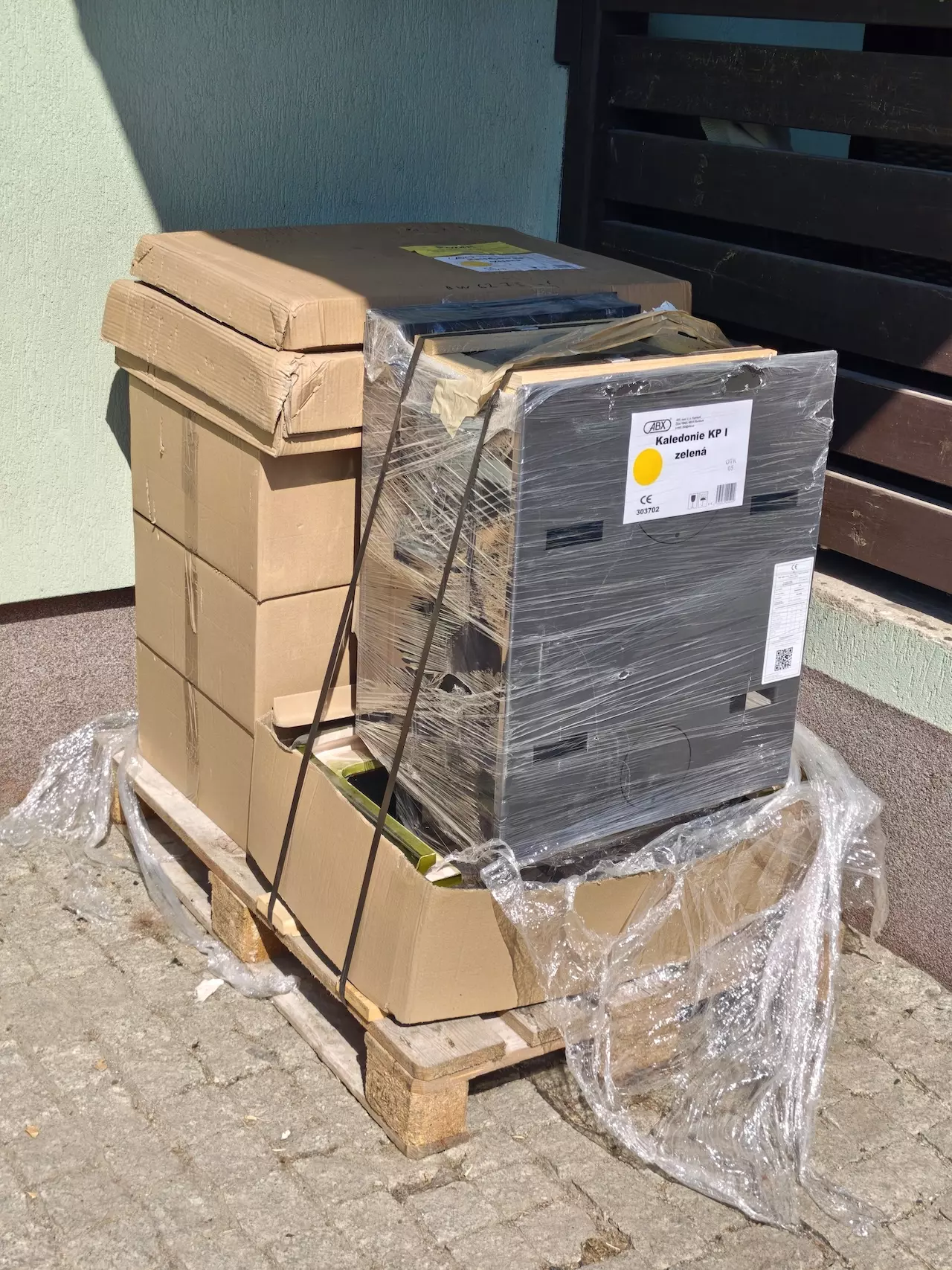

Osoby, które nigdy nie miały do czynienia z piecem kaflowym, bywają zaskoczone, gdy zamówienie dociera na dwóch osobnych paletach. To standardowa praktyka producentów tego typu urządzeń i wynika wprost z bezpieczeństwa transportu. Korpus paleniska (komora spalania) jedzie osobno, a kafle osobno, zabezpieczone folią, taśmami spinającymi i drewnianym stelażem.

Powód jest prosty: ceramiczne kafle są kruche i podatne na uszkodzenia mechaniczne. Gdyby cały piec, ważący w tym przypadku ponad 220 kg, transportowany był jako jedna zwarta bryła, ryzyko stłuczenia lub pęknięcia glazury podczas przeładunku i transportu byłoby dużo wyższe. Rozdzielenie przesyłki na komorę spalania i osobno pakowane kafle pozwala każdemu z elementów podróżować w warunkach dopasowanych do jego wytrzymałości.



Dopiero na miejscu montażu ekipa łączy oba elementy w całość – najpierw ustawia i podłącza korpus, a następnie buduje na nim obudowę z kafli, rząd po rzędzie wg instrukcji dołączonej do pieca.

Zakres montażu: piec kaflowy + wkład do komina murowanego

Realizacja obejmowała dwa powiązane ze sobą zadania: ustawienie i podłączenie pieca kaflowego Kaledonia KPI oraz montaż wewnętrznego wkładu kominowego systemu Poujoulat Ovalinox fi 150 wprowadzonego do istniejącego, murowanego komina. Taki wkład (nierdzewny, szczelny przewód umieszczony wewnątrz komina ceglanego) to standardowe rozwiązanie, gdy istniejący komin murowany nie ma odpowiedniej klasy szczelności lub przekroju dopasowanego do nowego urządzenia grzewczego.

Poniżej lista głównych elementów użytych do połączenia pieca z komorą spalania oraz do doprowadzenia powietrza z zewnątrz:

Rury i kolana fi 150 mm posłużyły do poprowadzenia spalin od czopucha pieca do wkładu kominowego. Rura flex fi 100 wraz z czerpnią ścienną odpowiadają za doprowadzenie powietrza do spalania z zewnątrz budynku – zgodnie z zamówionym wariantem pieca z dolotem powietrza. Komplet opasek zaciskowych zapewnił szczelne połączenia na każdym etapie trasy spalinowej.

Elementy wkładu kominowego Poujoulat Ovalinox fi 150

Sam wkład wewnętrzny to osobny, kompletny system, złożony z kilkunastu elementów dopasowanych do wysokości i geometrii konkretnego komina murowanego. W tej realizacji na wkład fi 150 Ovalinox złożyły się:

Taka liczba elementów prostych (25, 50 i 100 mm) pozwala precyzyjnie dopasować długość całego wkładu do rzeczywistej wysokości komina, bez konieczności docinania rur na miejscu. Trójnik T87 z wyjściem centralnym umożliwia natomiast podłączenie rewizji i odprowadzenie skroplin poprzez odskraplacz, co ułatwia okresowe czyszczenie przewodu. Trzynaście obejm spinających zapewnia szczelne połączenie każdego segmentu na całej długości wkładu.

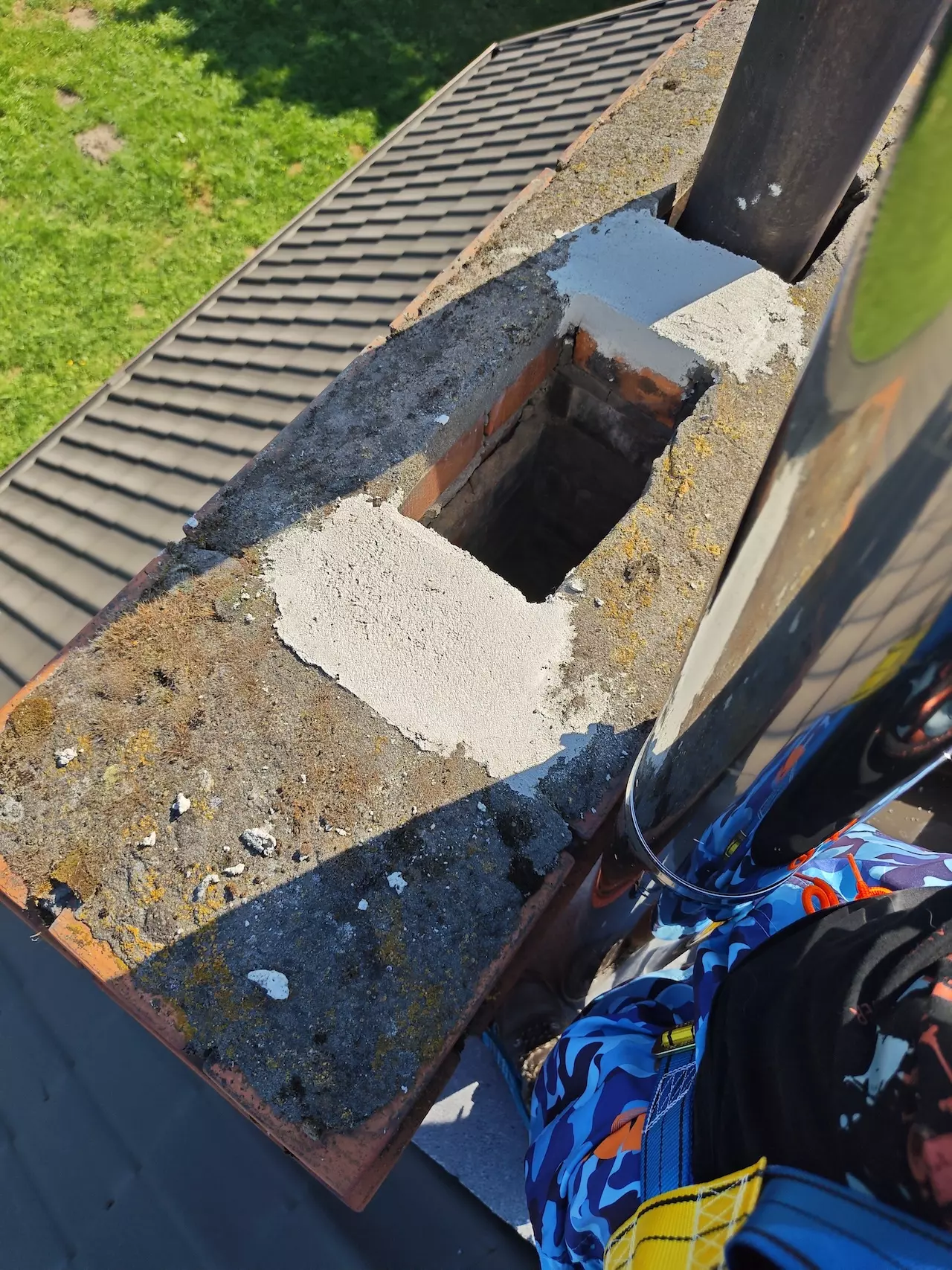

Montaż wkładu do komina murowanego – praca na dachu

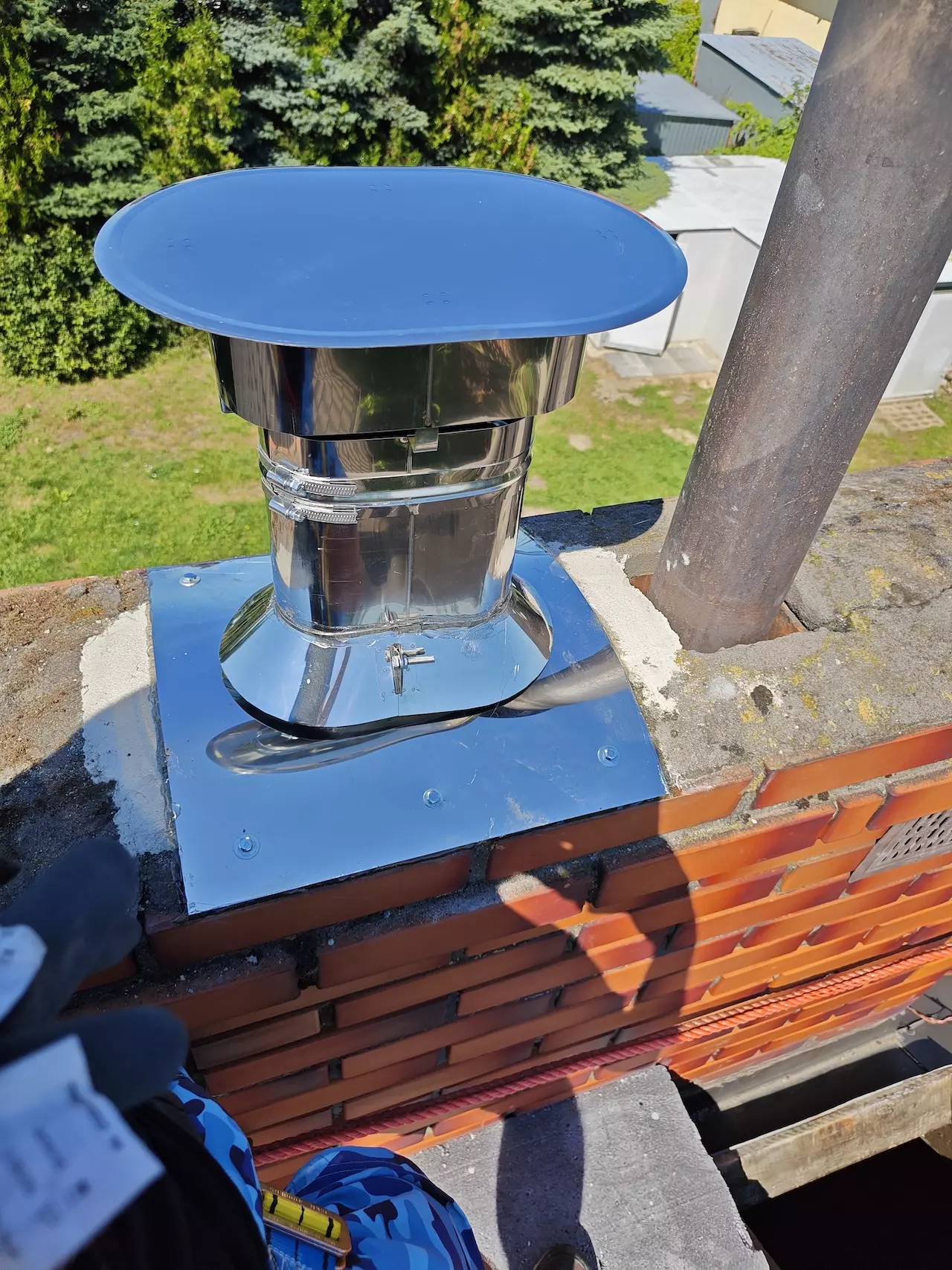

Jeśli komin jest murowany, a piec ma pracować wydajnie i bezpiecznie przez wiele sezonów, warto wprowadzić do jego wnętrza szczelny wkład kominowy. W tej realizacji zastosowano system Poujoulat Ovalinox fi 150, a montaż przeprowadzono od strony dachu i od dołu szachtu kominowego. Ekipa Extrakominki połączyła kolejne segmenty wkładu, zakończone specjalnym daszkiem ochronnym, zabezpieczającym przewód przed opadami i wdmuchiwaniem wiatru do komina.



Prace na dachu to jeden z etapów, których nie warto wykonywać samodzielnie bez odpowiedniego sprzętu zabezpieczającego i doświadczenia – wymagają pracy na wysokości, precyzyjnego dopasowania i prawidłowego uszczelnienia płyty kominowej.

Więcej o tym, jak krok po kroku wygląda montaż wkładu kominkowego, opisaliśmy w osobnym poradniku: Jak zamontować wkład kominkowy: przewodnik krok po kroku.

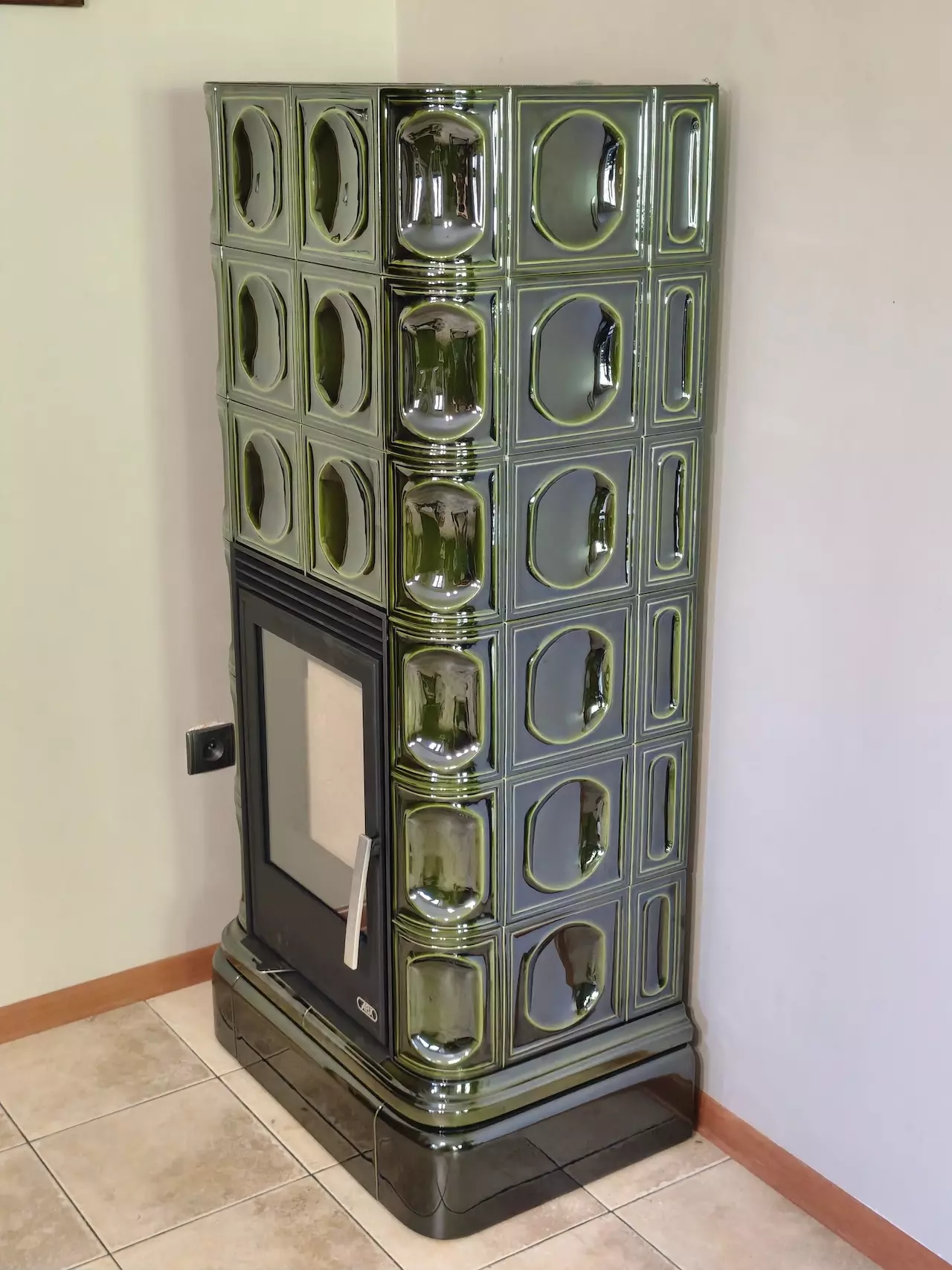

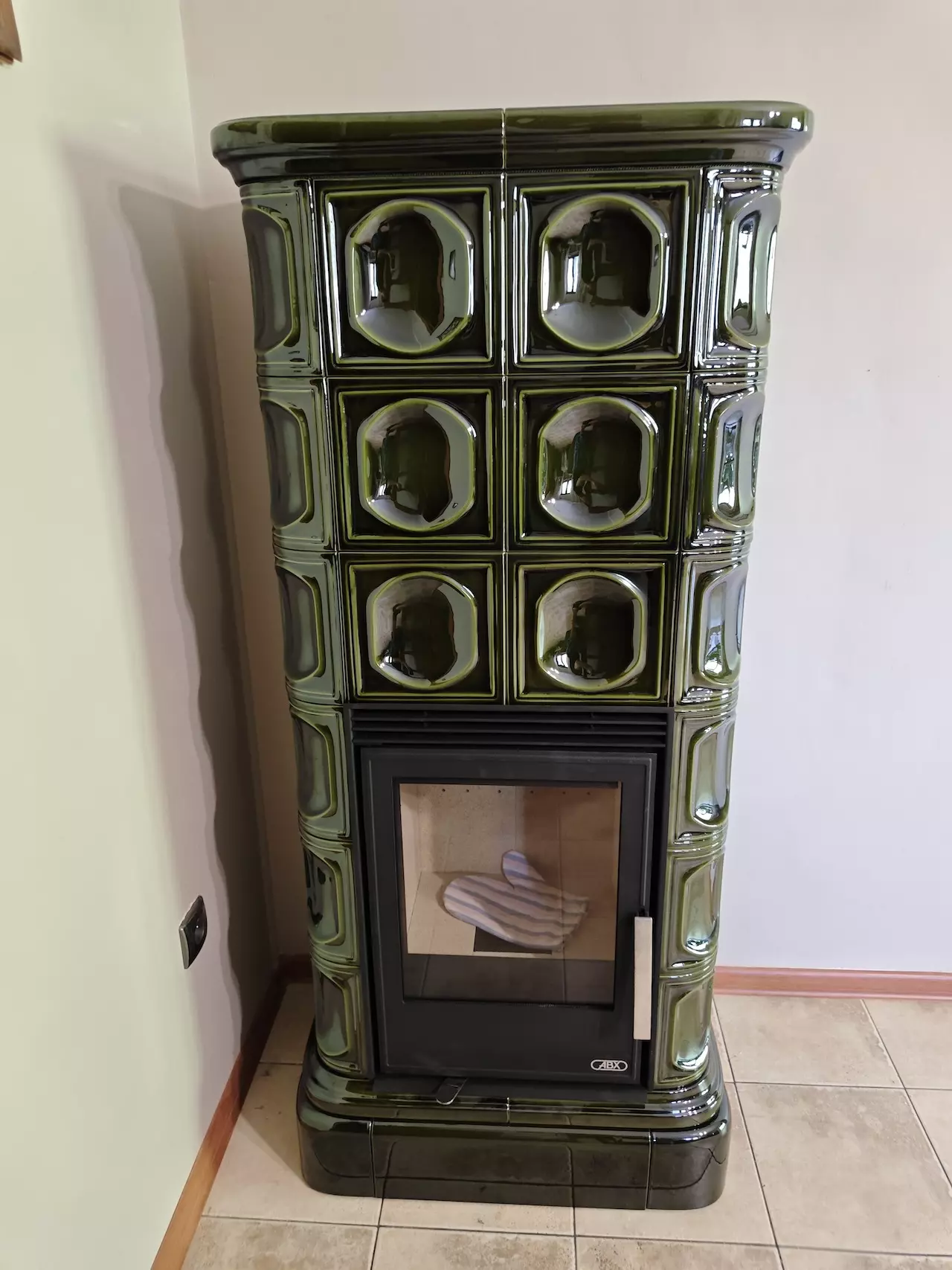

Montaż korpusu i budowa obudowy kaflowej

Na parterze, równolegle do prac przy kominie, druga część ekipy zajęła się ustawieniem i wypoziomowaniem korpusu pieca. Po podłączeniu komory spalania do przygotowanej trasy spalinowej oraz doprowadzeniu rury dolotu powietrza, rozpoczęto budowę obudowy z kafli.

Kafle Kaledonia KPI układane są rząd po rzędzie, od podstawy w górę, z zachowaniem odpowiedniego luzu dylatacyjnego. Wszystko jest przygotowane, wymierzone. Kafle należy układać na przygotowane zawiesia, poziomować i skręcać śrubami w przygotowanych miejscach. Na koniec, na górę pieca nakłada się jeden lub dwa kafle, które stanowić będą "top" urządzenia. W przypadku pieca Kaledonia był to jeden kafel ze zintegrowanym żeliwnym elementem ażurowanym. Zadaniem tej płyty jest emisja ciepła do góry, a wykonanie go z żeliwa zwiększa akumulacyjność urządzenia.

Piec kaflowy Kaledonia to w gruncie rzeczy nowoczesna koza na drewno, tyle że w tradycyjnej, kaflowej odsłonie – łączy stalowe palenisko o wysokiej sprawności z klasyczną estetyką kafli, które od pokoleń kojarzą się z ciepłem i przytulnością polskich domów.

Ile trwa taki montaż

Cała realizacja – od rozładunku palet, przez wypoziomowanie korpusu, podłączenie do wkładu kominowego, montaż nasady na dachu, aż po ułożenie ostatniego rzędu kafli – zajęła jeden dzień roboczy. To realny czas dla niewielkiej ekipy, która na co dzień zajmuje się tego typu instalacjami i ma przygotowany komplet elementów montażowych jeszcze przed przyjazdem na miejsce. W praktyce znaczną część czasu pochłania właśnie precyzyjne poprowadzenie rur spalinowych i dolotu powietrza oraz staranne, niespieszne układanie kafli, tak by szczeliny między nimi były równe na całej wysokości pieca.

Piec wolnostojący czy inne rozwiązanie – kiedy warto rozważyć alternatywy

Piec kaflowy Kaledonia KPI, jak większość urządzeń tego typu, należy do szerokiej rodziny kominków wolnostojących – w odróżnieniu od wkładów przeznaczonych do zabudowy, nie wymaga budowy dodatkowej obudowy z płyt, bo obudowę stanowią właśnie kafle. To rozwiązanie sprawdza się szczególnie dobrze w domach, w których nie planowano wcześniej miejsca pod klasyczny, zabudowany kominek, a mimo to zależy nam na solidnym źródle ciepła i tradycyjnym wyglądzie.

Warto też pamiętać, że jeśli celem jest ogrzanie nie tylko salonu, ale również instalacji centralnego ogrzewania czy ciepłej wody użytkowej, rozwiązaniem wartym rozważenia są kominki z płaszczem wodnym, które współpracują z instalacją hydrauliczną domu. Piec Kaledonia KPI jest urządzeniem powietrznym i sprawdzi się przede wszystkim jako dogrzanie strefy dziennej, a nie jako główne źródło ciepła dla całego budynku.

Najczęstsze pytania o montaż pieca kaflowego z wkładem do komina murowanego

Czy piec kaflowy zawsze trzeba montować z wkładem kominowym?
Nie zawsze, ale w przypadku komina murowanego, który nie spełnia parametrów szczelności lub przekroju wymaganych przez producenta pieca, wprowadzenie do jego wnętrza wkładu kominowego (np. systemu Poujoulat Ovalinox) jest zalecanym i bezpiecznym rozwiązaniem.

Dlaczego duży piec kaflowy przyjeżdża w kilku paczkach?
Ze względów bezpieczeństwa transportu. Komora spalania (korpus) i kafle to elementy o różnej wytrzymałości mechanicznej, dlatego pakowane i przewożone są osobno, a łączone dopiero na miejscu montażu. Sam montaż kafli jest prosty - ceramikę wiesza się na przygotowanych zawiesiach lub skręca za pomocą przygotowanych profili. Mniejsze urządzenia z kaflami, zwykle przyjeżdżają już zmontowane.

Ile trwa montaż pieca kaflowego z podłączeniem do komina murowanego?
Przy dobrze przygotowanym miejscu montażu i kompletnym zestawie elementów, tak jak w opisanej realizacji pod Płockiem, prace zajmują jeden dzień roboczy.

Czy piec kaflowy Kaledonia KPI można podłączyć do domu z rekuperacją?
Tak, model posiada możliwość doprowadzenia powietrza do spalania z zewnątrz budynku (opcja z dolotem powietrza), co jest warunkiem koniecznym do stosowania urządzenia w domach z wentylacją mechaniczną.

Realizacja: montaż pieca kaflowego ABX Kaledonia KPI oraz wkładu do komina murowanego, okolice Płocka. Prace wykonała ekipa montażowa Extrakominki.pl.

Autor: Jakub Pokorski, specjalista ds. kominków, doradca klienta. W Extrakominki od 2008 roku.
