Jeden dzień, dwuosobowa ekipa i kompletny system grzewczy na pellet gotowy do pracy: piec, przejście przez ścianę i komin izolowany na zewnątrz budynku. Pokazujemy, jak w praktyce wyglądał montaż pieca na pellet Cadel Cristal 7 kW wraz z systemem kominowym dedykowanym do pieców pelletowych. Budynek klienta wykonany jest w technologii szkieletu drewnianego, co dodatkowo zobowiązywało do szczególnej staranności przy izolacji przejścia przez ścianę – w konstrukcjach drewnianych margines błędu przy prowadzeniu gorących elementów instalacji jest znacznie mniejszy niż w murowanych. To dobra okazja, żeby zobaczyć „od kuchni", jakie elementy są naprawdę potrzebne przy tego typu instalacji i ile realnie trwa cała robota.

Dlaczego piec na pellet i dlaczego akurat Cadel Cristal

Klient zdecydował się na ogrzewanie pelletem ze względu na wygodę codziennej eksploatacji: automatyczny zapłon, programator tygodniowy i możliwość sterowania z aplikacji sprawiają, że piec działa niemal bezobsługowo. Wybór padł na Cadel Cristal 7 kW – kompaktowe, stalowe urządzenie o mocy 7 kW, które przy jednym zasypie zasobnika (15 kg pelletu) potrafi pracować od kilku do nawet blisko trzydziestu godzin, w zależności od ustawionej mocy.

Kilka argumentów, które zdecydowały o wyborze tego modelu:

• Sprawność na poziomie 91–95% i spełnienie norm Ekoprojektu (EcoDesign) – piec spełnia aktualne wymagania antysmogowe.
• Możliwość pracy w domu z rekuperacją i wentylacją mechaniczną – piec pobiera powietrze do spalania wyłącznie z zewnątrz, przez własny dolot o średnicy 40 mm, więc nie konkuruje o powietrze z systemem wentylacji budynku. To ważne również w domach szkieletowych, które zwykle są bardzo szczelne i mają zamontowaną wentylację mechaniczną.
• Wbudowany moduł Wi-Fi – zdalne sterowanie temperaturą i harmonogramem pracy z poziomu smartfona.
• Niewielkie rozmiary (47,7 x 45,4 cm w rzucie, wysokość 91 cm) – piec dobrze komponuje się nawet w mniejszych pomieszczeniach.

Szczegółową kartę produktu i pełne dane techniczne znajdziesz na stronie: Piec na pellet Cadel Cristal 7 kW.

System kominowy Poujoulat: dwuścienny, izolowany, dedykowany do pieców na pellet

Piece na pellet mają swoją specyfikę: niską temperaturę spalin (rzędu 100°C) i stosunkowo niewielką średnicę wylotu spalin (w tym przypadku 80 mm). Nie da się do nich po prostu podłączyć „zwykłego" komina do pieców na drewno – potrzebny jest system dedykowany, najczęściej dwuścienny i izolowany, odporny na kondensat, jaki powstaje przy niższych temperaturach spalin.

W tej realizacji zastosowaliśmy system  kominowy Poujoulat przeznaczony do pieców na pellet – dwuścienny, izolowany komin ze stali kwasoodpornej, który jednocześnie:

• odprowadza spaliny na zewnątrz budynku w sposób bezpieczny i szczelny,
• może (jeśli piec jest do tego przystosowany) doprowadzać powietrze do spalania z zewnątrz,
• świetnie sprawdza się przy montażu na elewacji, gdzie komin biegnie po ścianie zewnętrznej budynku aż ponad połać dachu.

Więcej o samym systemie i jego zastosowaniach: Komin dwuścienny, izolowany do pieców na pellet.

Warto zwrócić uwagę na jeden techniczny szczegół tej realizacji: piec Cadel Cristal ma wylot spalin o średnicy 80 mm, natomiast zastosowany komin Poujoulat wykonany jest w średnicy 100 mm. Różnicę tę pogodzono za pomocą redukcyjnego elementu startowego, zwiększającego przekrój z 80 na 100 mm już na samym początku trasy spalinowej. Większa średnica komina to nie przypadek – jest bardziej uniwersalna (można w przyszłości podłączyć piecyk pelletowy z wyjściem fi 100 mm), zapewnia lepszy ciąg i mniejsze opory przepływu spalin, a przy okazji jest zgodna z zaleceniami producenta dotyczącymi doboru przewodu kominowego do tego typu urządzeń.

Jak wyglądał montaż – krok po kroku

1. Przejście przez ścianę i izolacja

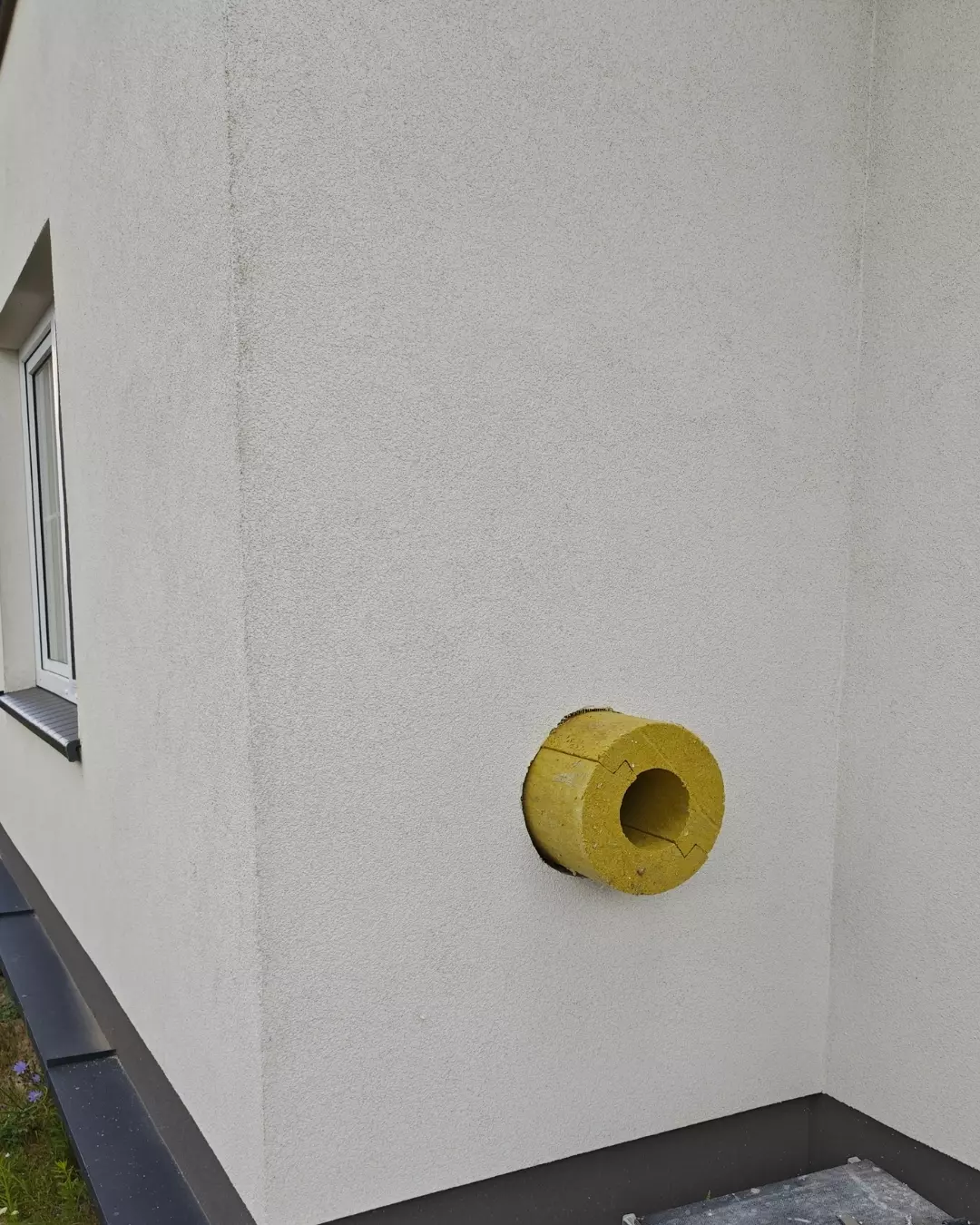

Punktem startowym było wykonanie otworu w ścianie zewnętrznej, przez który poprowadzone zostało przyłącze spalinowo-powietrzne od pieca na zewnątrz budynku. Otwór został starannie wyizolowany wełną mineralną – to newralgiczne miejsce, w którym rura o podwyższonej temperaturze przechodzi przez przegrodę budowlaną, więc odpowiednia izolacja jest tu obowiązkowa, a nie opcjonalna.

2. Przygotowanie dolotu powietrza z zewnątrz

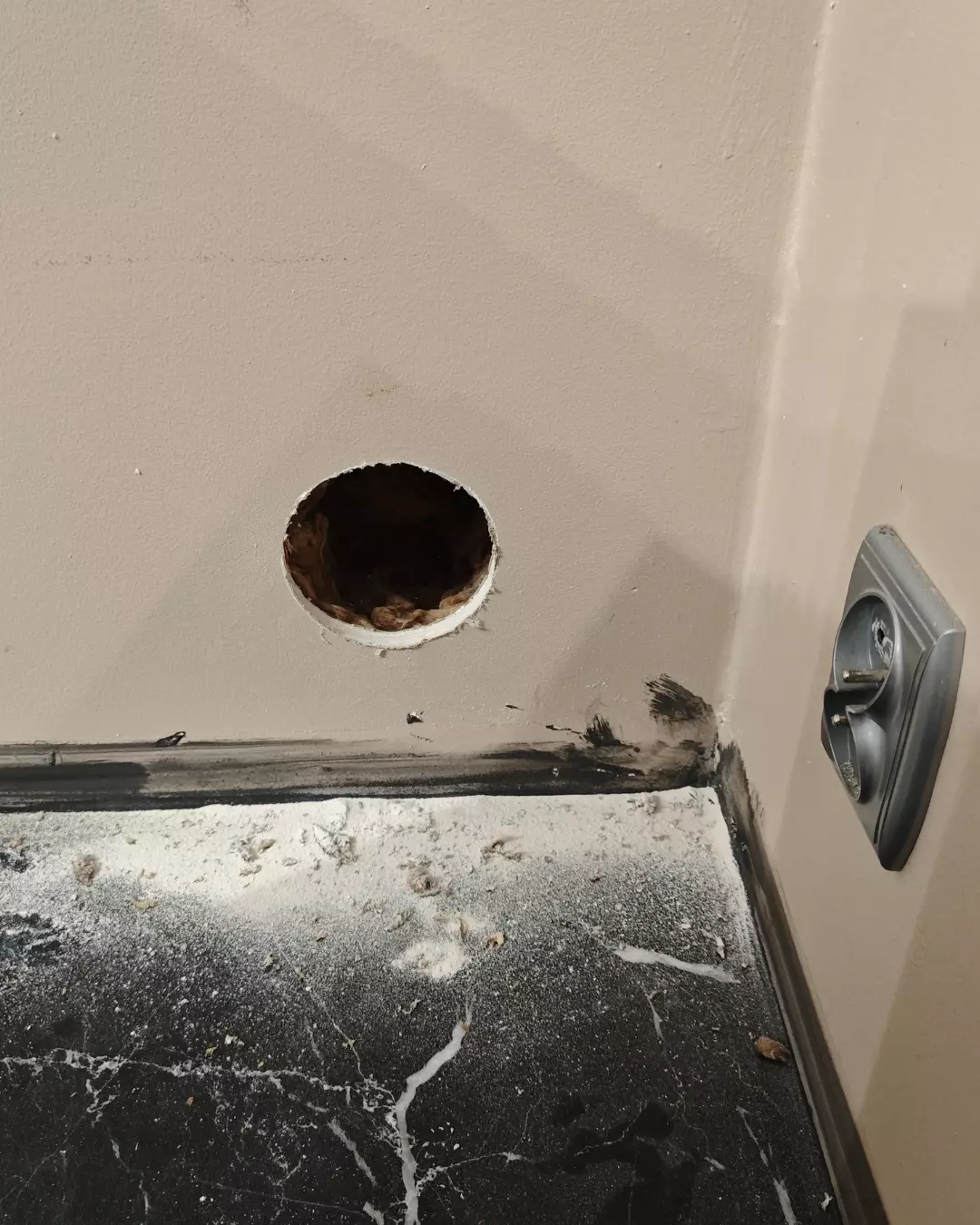

W budynku nie było wcześniej przygotowanego dolotu powietrza do pieca, dlatego ekipa ExtraKominki wykonała go od podstaw: przewiercenie ściany, poprowadzenie rury doprowadzającej świeże powietrze z zewnątrz aż do przyłącza pieca oraz jej zaizolowanie, by uniknąć skraplania się pary wodnej wewnątrz rury. Dzięki temu piec pobiera powietrze do spalania wyłącznie z zewnątrz budynku, a nie „wypala" powietrza z pomieszczenia – co ma szczególne znaczenie w szczelnym domu szkieletowym.

3. Montaż elementu startowego i podpór ściennych

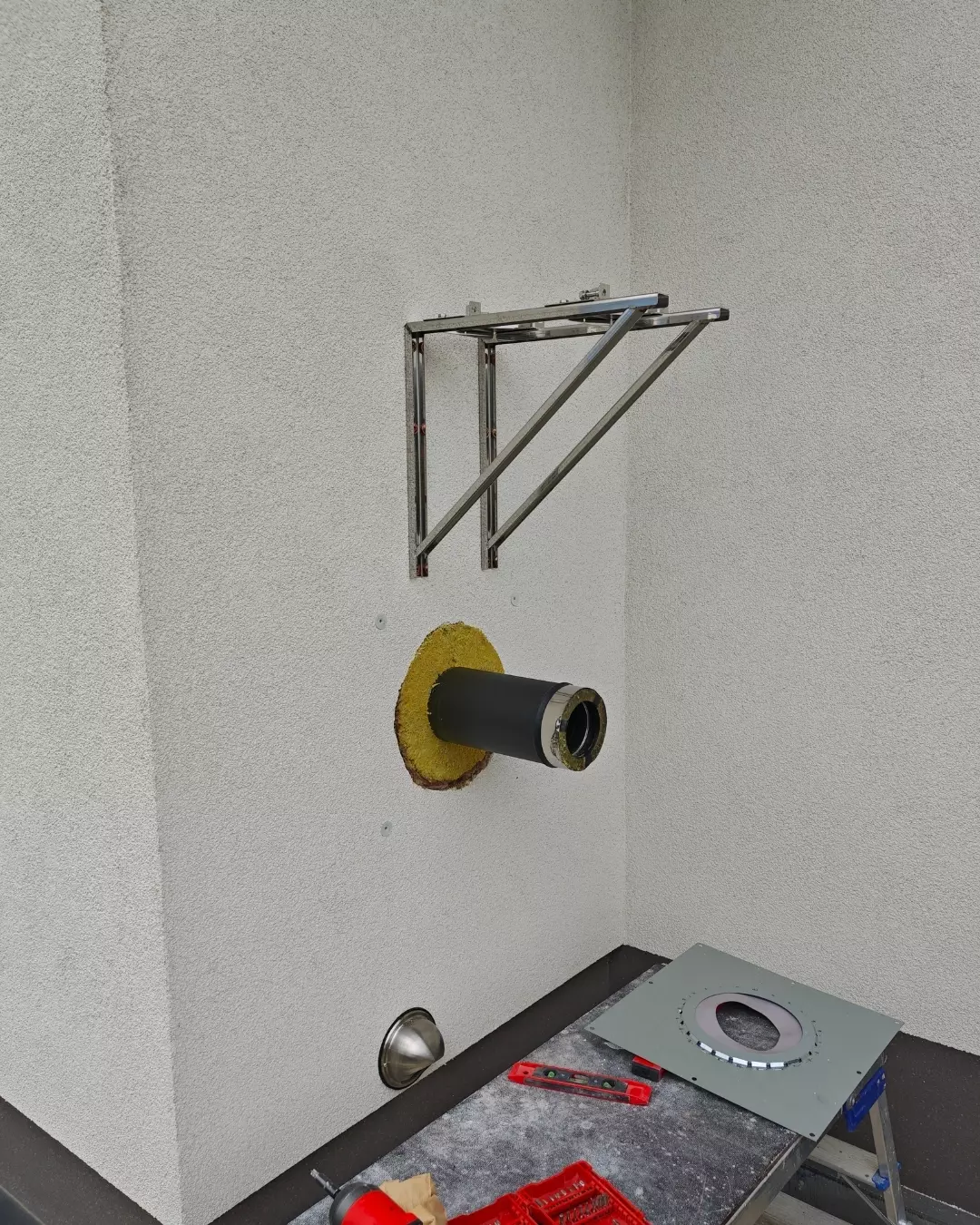

Na zewnątrz, w miejscu przejścia rury przez ścianę, zamontowana została płyta maskująca oraz redukcyjny element startowy, od którego zaczyna się pionowy odcinek komina. Ponieważ komin biegnie po elewacji na dużej wysokości, konieczne było zastosowanie odpowiednich wsporników i obejm ściennych – stabilnie mocują one komin do ściany co określony odstęp, co jest szczególnie ważne przy dłuższych, pionowych odcinkach narażonych na obciążenia wiatrem. W przypadku ścian domu szkieletowego mocowania muszą trafić w odpowiednie punkty konstrukcyjne, dlatego ich rozmieszczenie zostało wcześniej starannie zaplanowane.

4. Prowadzenie komina po elewacji

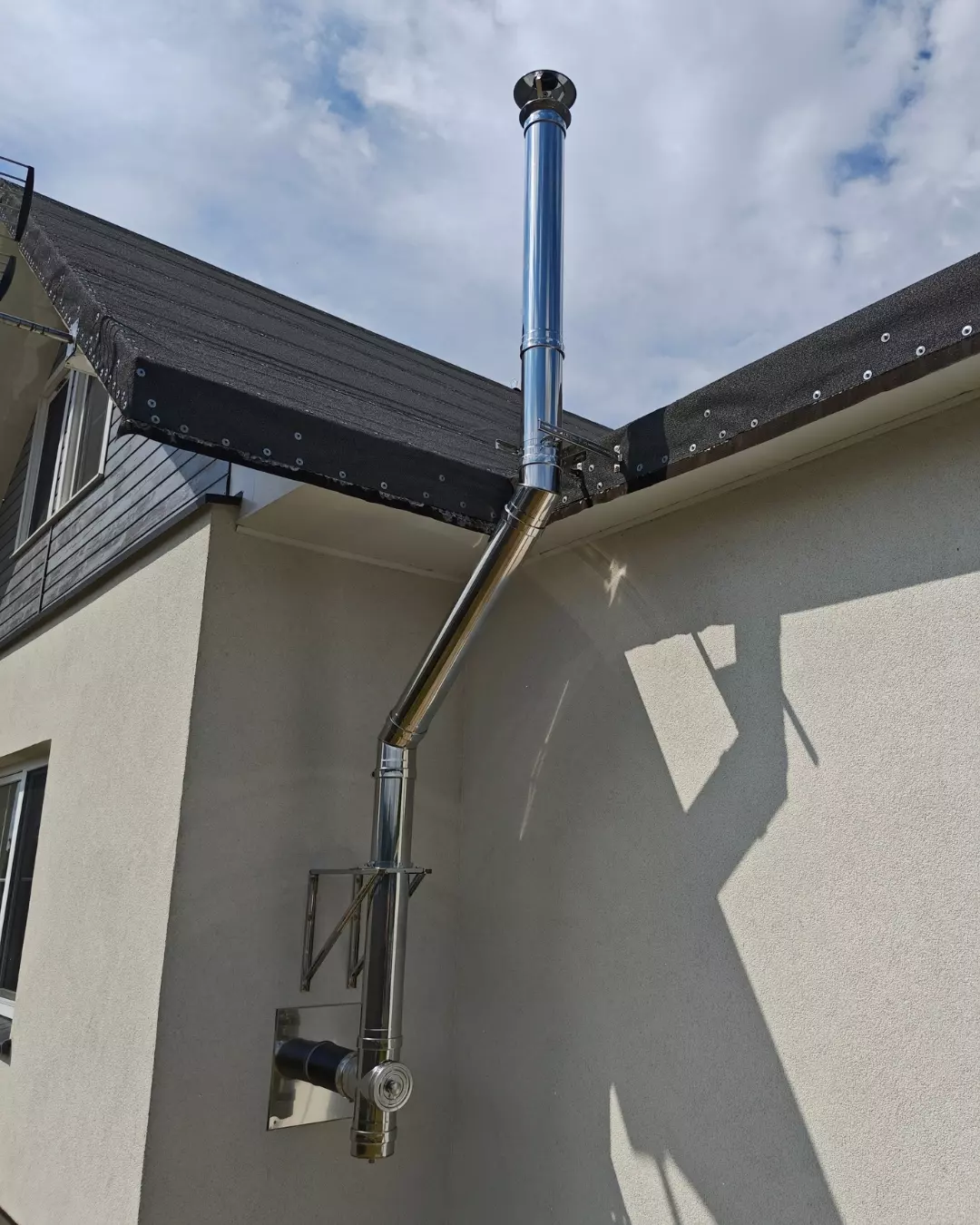

Kolejne odcinki komina (elementy proste 0,5 m i 1,0 m) łączone są kolejno, aż do wysokości ponad okap dachu. W tej realizacji zastosowano też kolana 45°, które pozwoliły poprowadzić komin tak, aby ominąć okap i wyprowadzić go równolegle nad połacią dachu, zanim skręci do pionu i wyjdzie ponad kalenicę.

5. Trójnik rewizyjny i odskraplacz

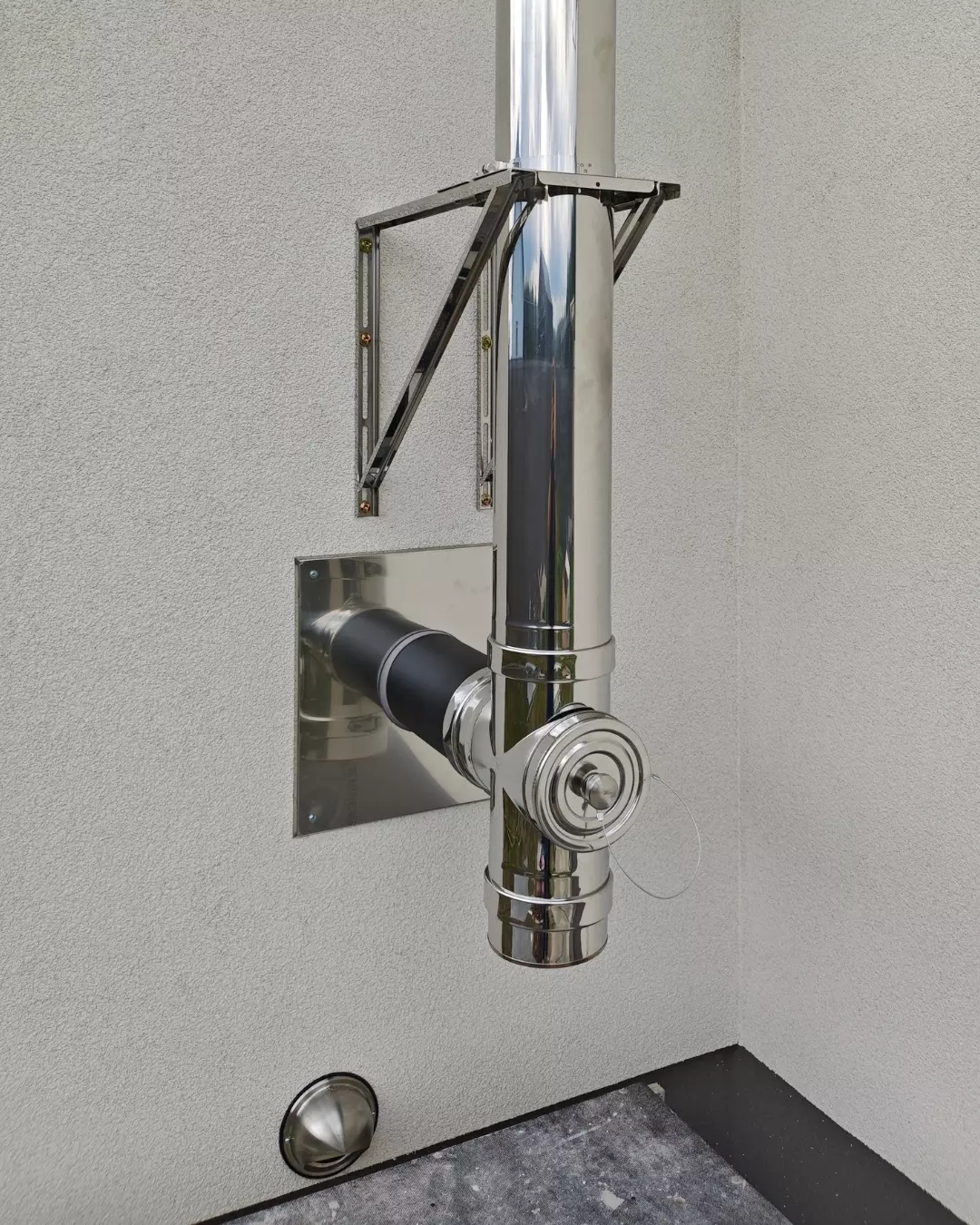

Na trasie komina zamontowany został trójnik 90° z wyczystką (rewizją) – to element, dzięki któremu kominiarz będzie mógł w przyszłości skontrolować drożność i szczelność instalacji bez konieczności jej demontażu. Ponieważ piece na pellet generują kondensat (efekt niskiej temperatury spalin), zastosowany został także odskraplacz, który zbiera i odprowadza skropliny, chroniąc komin i otoczenie przed zawilgoceniem.

6. Zwieńczenie komina

Na szczycie komina zamontowany został daszek ochronny, który zabezpiecza wnętrze przewodu przed opadami atmosferycznymi, jednocześnie nie ograniczając swobodnego odprowadzania spalin.

7. Uruchomienie i test pracy pieca

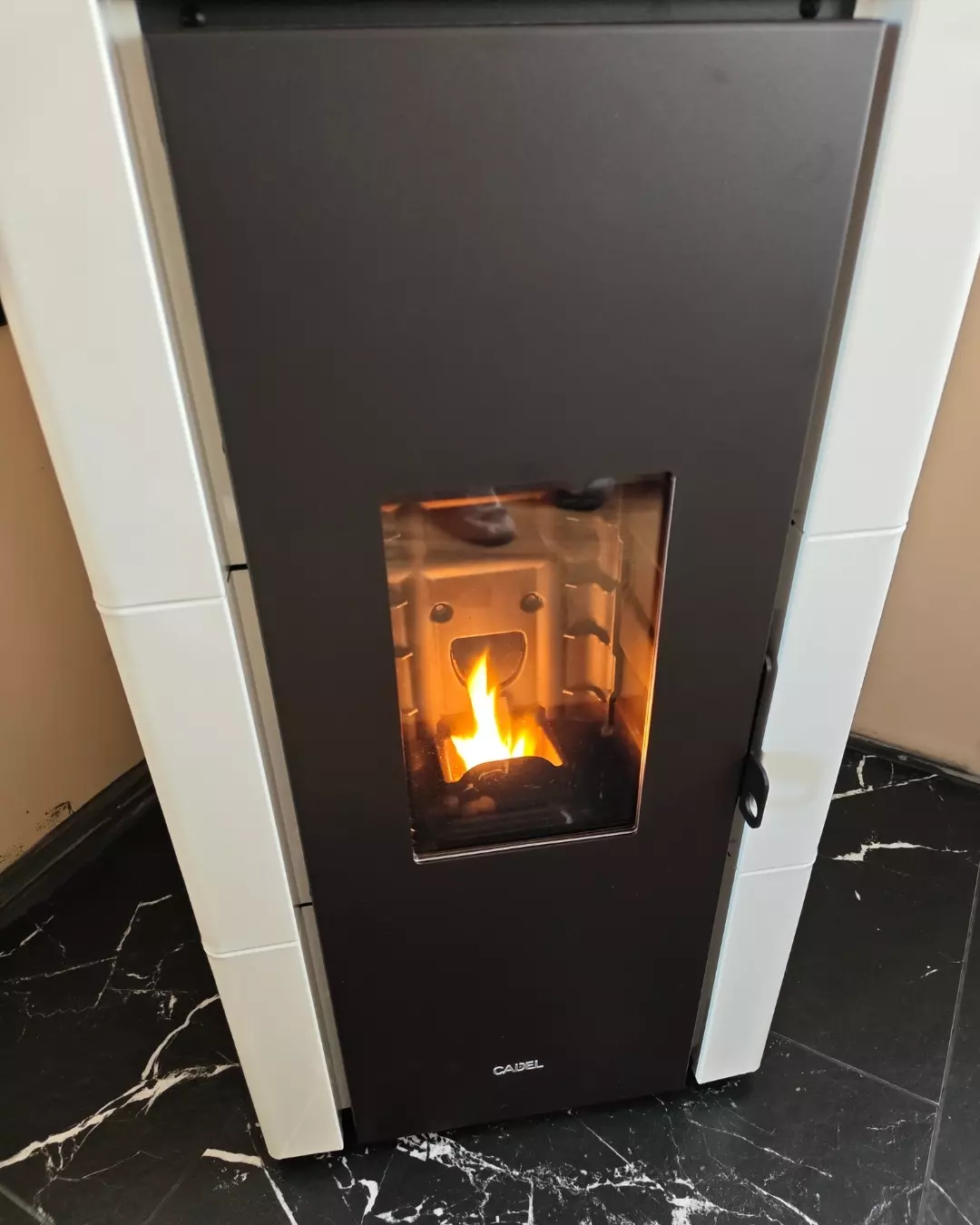

Na koniec dnia piec został uruchomiony i przetestowany – zarówno pod kątem prawidłowego zapłonu i pracy palnika, jak i szczelności całego układu spalinowego. Zgodnie z dobrą praktyką, pierwsze rozpalenie potraktowaliśmy jako etap technologiczny: pozwala on sprawdzić urządzenie i ostatecznie zweryfikować ciąg w kominie.

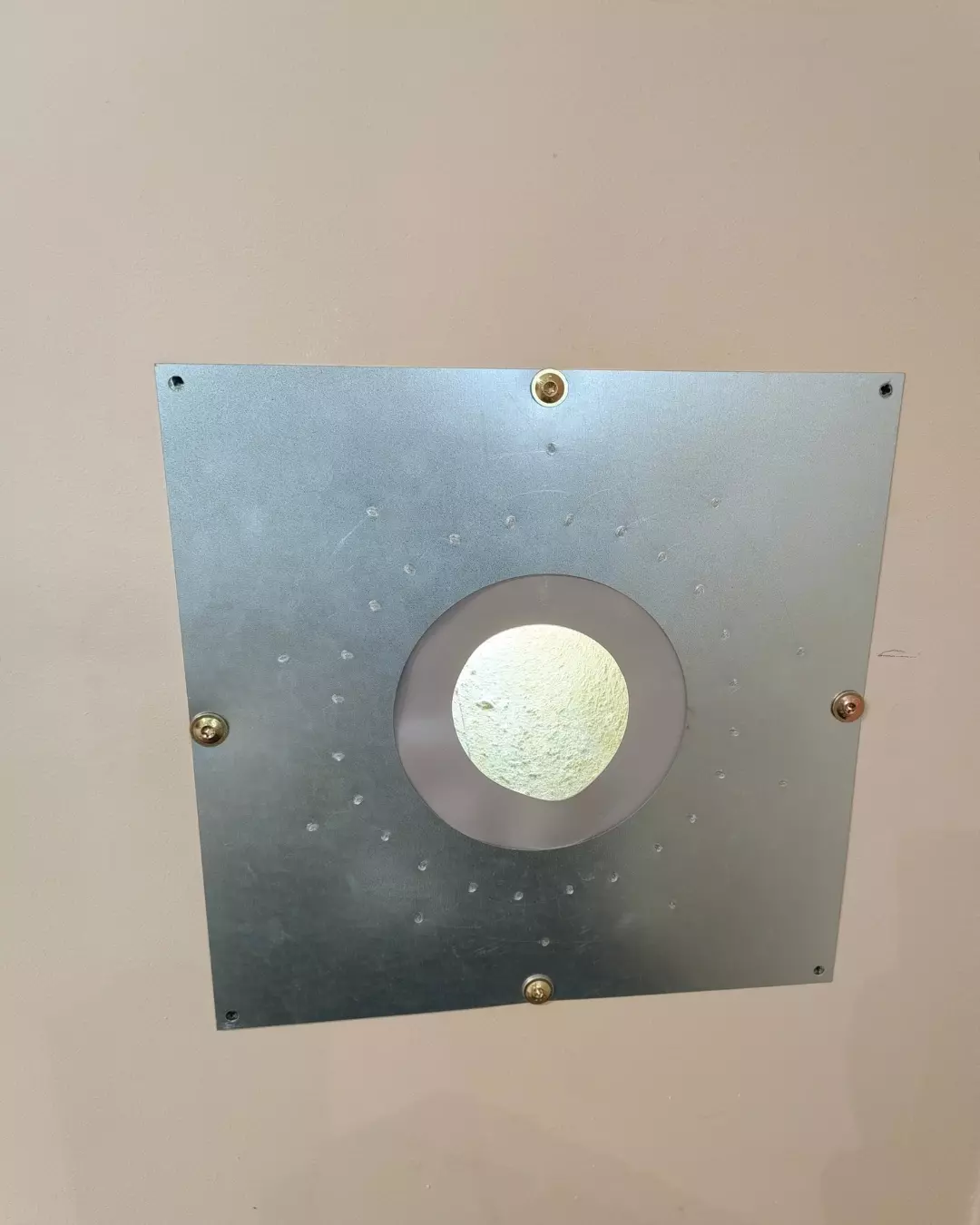

Poniższe zdjęcia prezentują etapy wycinania otworu i montaż izolowanego przejścia spalin przez ścianę

Dodatkowe elementy, które były potrzebne do montażu

Poza samym piecem i systemem kominowym, do prawidłowego wykonania instalacji potrzebny był komplet elementów uzupełniających – rur, kolan, złączek i akcesoriów łączących piec z przejściem przez ścianę oraz zapewniających odpowiednią wentylację i odprowadzenie kondensatu. W tej realizacji był to między innymi:

• rury proste i kolana stałe (45° i 90°) łączące piec z przejściem przez ścianę,
• trójnik z wyczystką i miska czarna z odpływem kondensatu,
• złączki męskie i żeńskie, rura elastyczna typu flex,
• czerpnia/wyrzutnia ścienna, opaska zaciskowa, redukcja i rozeta wykończeniowa.

Tego rodzaju „drobiazgi" łatwo pominąć na etapie planowania budżetu, a to właśnie one decydują o tym, czy instalacja będzie szczelna, estetyczna i zgodna ze sztuką montażową.

Ile to kosztowało

Dla orientacji – przybliżony koszt materiałów użytych w tej realizacji:

Warto podkreślić: koszt samego komina zawsze wyceniamy indywidualnie – zależy on od wysokości budynku, liczby i kąta załamań, sposobu prowadzenia (na elewacji czy wewnątrz budynku) oraz konfiguracji dachu. Powyższa kwota dotyczy konkretnej, opisanej wyżej realizacji.

Najczęściej zadawane pytania

Czy piec na pellet Cadel Cristal nadaje się do domu z rekuperacją?
Tak. Piec pobiera powietrze do spalania wyłącznie z zewnątrz budynku przez własny dolot, więc nie zaburza pracy wentylacji mechanicznej ani nie „wypala" powietrza z wnętrza domu.

Czy w domu szkieletowym montaż pieca na pellet wymaga dodatkowych zabezpieczeń?
Tak, przede wszystkim starannej izolacji przejścia przewodu spalinowego przez ścianę oraz odpowiedniego doboru punktów mocowania wsporników komina do konstrukcji ściany. To etap, który wymaga większej precyzji niż w budynku murowanym.

Co, jeśli w domu nie ma jeszcze przygotowanego dolotu powietrza do pieca?
Nie jest to przeszkodą – jak w opisanej realizacji, ekipa może wykonać i zaizolować dolot powietrza od podstaw w ramach tej samej wizyty montażowej.

Dlaczego komin ma inną średnicę niż wylot spalin z pieca?
Piec ma wylot spalin fi 80 mm, a zastosowany komin Poujoulat wykonany jest w średnicy fi 100 mm. Większy przekrój komina poprawia ciąg i zmniejsza opory przepływu spalin – różnicę średnic pogodzono za pomocą redukcyjnego elementu startowego.

Ile trwa montaż pieca na pellet wraz z kominem na elewacji?
W tej realizacji cały proces – od przejścia przez ścianę, przez montaż komina, aż po pierwsze rozpalenie i test szczelności – zajął jeden dzień roboczy.

Czy piec wymaga dostępu do rewizji komina po montażu?
Tak, dlatego na trasie komina montowany jest trójnik z wyczystką – pozwala on kominiarzowi na okresową kontrolę drożności i szczelności instalacji bez jej demontażu.

Podsumowanie

Cała instalacja – od wykonania przejścia przez ścianę, przez montaż komina na elewacji, aż po pierwsze rozpalenie i test działania – zajęła ekipie ExtraKominki jeden dzień roboczy. To dobry przykład na to, że montaż nowoczesnego pieca na pellet wraz z dedykowanym systemem kominowym, choć wymaga precyzji i odpowiednich komponentów, może być przeprowadzony sprawnie i bez zbędnych komplikacji, gdy całość jest dobrze zaplanowana od samego początku.

Jeśli planujesz podobną instalację i zastanawiasz się, jaki piec na pellet oraz jaki system kominowy sprawdzi się w Twoim budynku – skontaktuj się z nami. Doradzimy dobór urządzenia, przygotujemy indywidualną wycenę komina i zaplanujemy montaż tak, aby przebiegł równie sprawnie jak w opisanej wyżej realizacji.

Zapytaj o wycenę: sklep@extrakominki.pl | 500 222 366

Autor: Marek Kozłowski, specjalista ds. kominków, doradca klienta. W Extrakominki od 2008 roku.
